Paso 6: Sensores de Gas tóxico de MQ
Utilizamos sensores de gas MQ-2 y MQ-9 para medir gases tóxicos incluyendo propano, butano, LPG y monóxido de carbono.
El MQ-2 y MQ-9 son muy similares a los detectores de micrófonos. Utilizan una resistencia sensible al gas (SnO2) para detectar concentraciones de gases tóxicos y un elemento de calefacción interno para mantener el sensor a la temperatura adecuada. Los circuitos que utilizamos para estos dispositivos son prácticamente los mismos que los circuitos de los sensores de micrófonos, excepto que usamos un transistor en lugar de una resistencia para regular la potencia del calentador en el MQ-9.

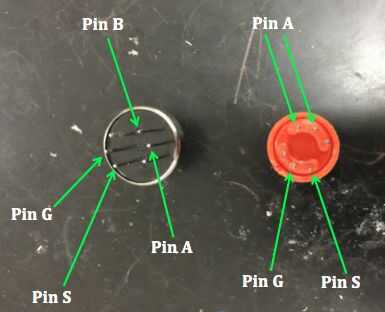

Consulte el diagrama del circuito de Junta de soldadura para el montaje de detalles. Para el sensor de MQ-2, conecte las clavijas marcadas para la alimentación de 5V, conecte el pin marcado G a tierra y conectar la clavija marcada S está conectado a tierra en serie con un resistor de 47 kΩ. Para el sensor de gas MQ-9, conecte la clavija marcada para el transistor, el pin marcado B para la alimentación de 5 V, el pin marcado G a tierra y el pin marcado S a tierra en serie con una resistencia de 10 kΩ.
