Detector de distancia de Arduino con zumbador y LED (5 / 7 paso)

Paso 5: Montaje: LEDs

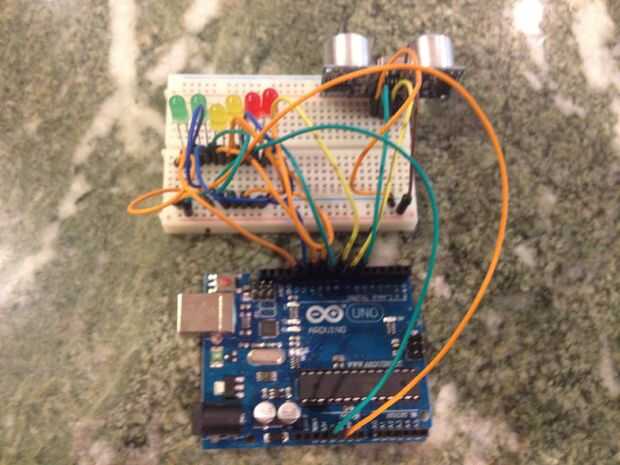

Siguiente es conectar el LED y la placa Arduino.  Una vez más refiriéndose a la imagen de instalación, fijar los LEDs es bastante básico, con mucha repetición.  La forma de conectarlos es para conectar el ánodo, o la pierna más larga o la una a la derecha, a un pin en el Arduino con un cable puente y para conectar el cátodo, o la pierna más corta o el de la izquierda, en el canal de la tierra en el protoboard usando una resistencia de 330 ohm.  Entonces a repetir este paso para todos seis de los LED con el rojo condujo todo el camino a la derecha está conectada al pin 8 en el Arduino, el ánodo del LED rojo a la izquierda del que uno está conectado al pin 9 del Arduino, y así sucesivamente.  El último LED, que siendo el verde en la izquierda, debe tener su ánodo o pierna derecha, conectado al pin 13 de Arduino.  Una vez que ha hecho esto, la configuración debe ser algo así.

* AVISO LEGAL *
Resistencias no son absolutamente necesarias para la construcción, sin embargo son muy recomendables para utilizarse.  La única razón que no estoy utilizando es porque no tengo suficientes resistencias.
