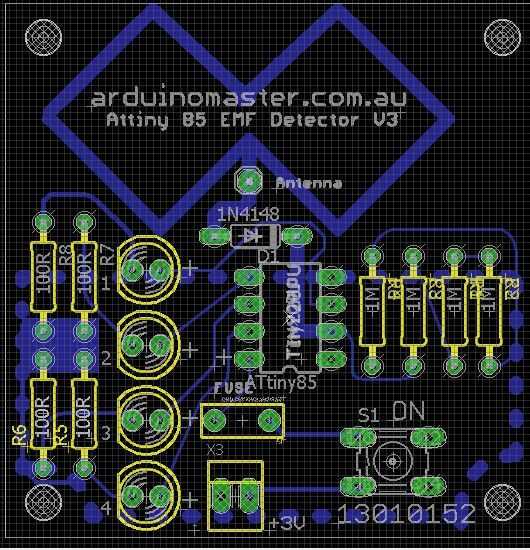

Paso 1: diseño

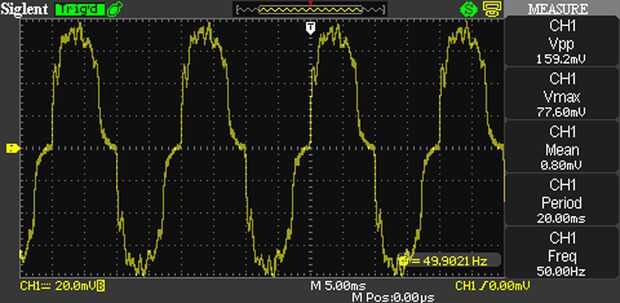

Oszilloskop imagen
El punto de medición fue en la entrada de antena antes del diodo.
Mide los 50 hertz que tenemos en nuestra alimentación.
Código
en el código puede afinar
Si (promedio > 50) {/ / si el promedio es más de 50...
digitalWrite (LED 1, elevado); el primer LED de luz}
Else {digitalWrite (LED 1, LOW); / / apagar este LED}
Si (promedio > 250) {/ / ajustar el valor 250 para afinar
digitalWrite (LED2, alto); \}
Else {digitalWrite (LED2, LOW);}
Si (media > 450) {//adjust el valor 450 a afinar
digitalWrite (LED 3, alto);}
Else {digitalWrite (LED 3, LOW);}
Si (media > 650) {digitalWrite (LED4, alto); //adjust el valor 650 para afinar al máximo unos 950}
Else {digitalWrite (LED4, LOW);}
Si quieren mas de LED o un gráfico de barras y como uso el Arduino Mega, también puede utilizar el sketch de Arduino de gráfico de barras en su IDE. Funciona realmente bien.
