Detector de EMF (campo electromagnético) de Arduino (2 / 5 paso)

Paso 2: Conecte la pantalla de LED de 7 segmentos

Esto es probablemente una de las partes más confusas del proyecto, así que intentaré ser claro. Pero si no estoy por favor pido a cualquier consulta que tenga.
Usé pernos 2-8 en mi arduino para la pantalla. Alambré las clavijas de la pantalla hacia la izquierda a partir de la esquina superior izquierda. Esperemos que las imágenes ayudan a explicar mejor.

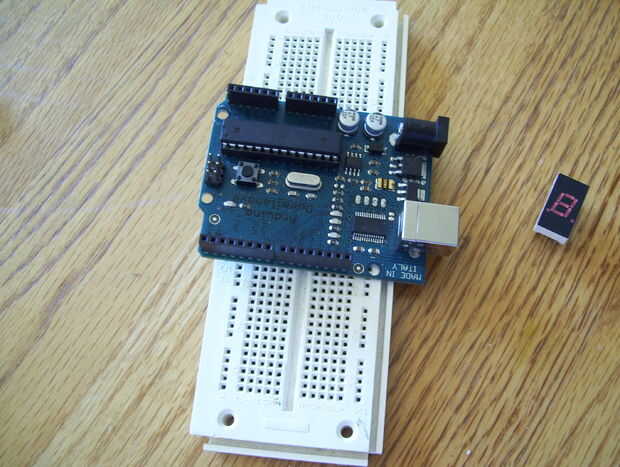

Imagen 1) Pantalla antes de la instalación.

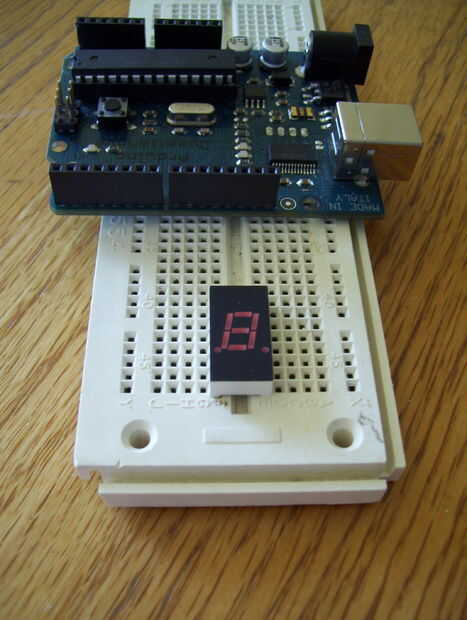

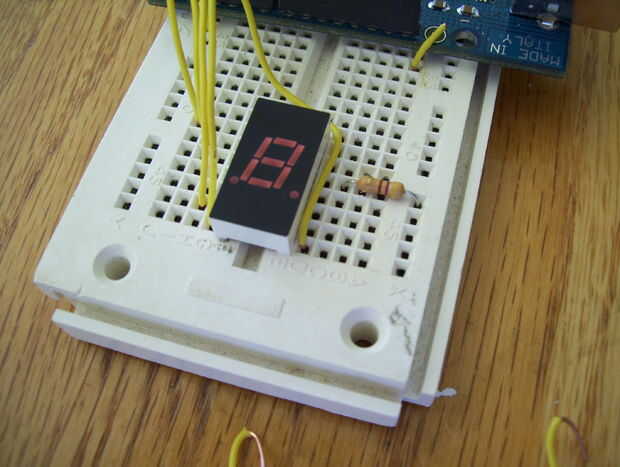

Imagen 2) Mostrar después de la instalación.

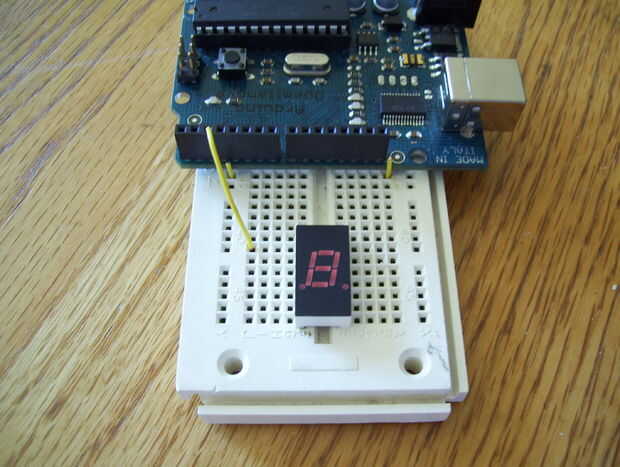

Cuadro 3) Pin 1 en la pantalla va al pin 2 en el Arduino.

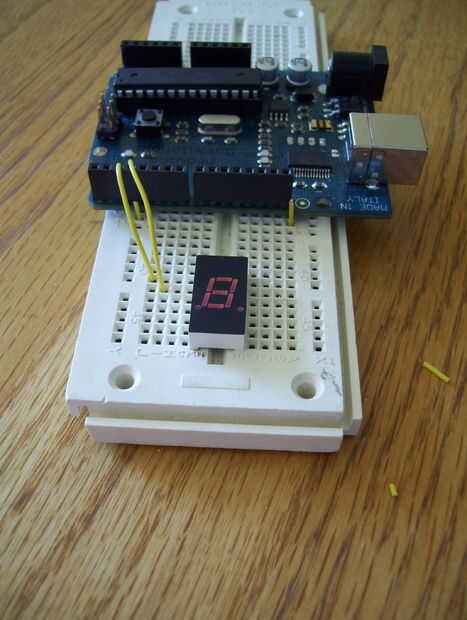

Cuadro 4) Pin 2 en la pantalla va al pin 3 en el Arduino.

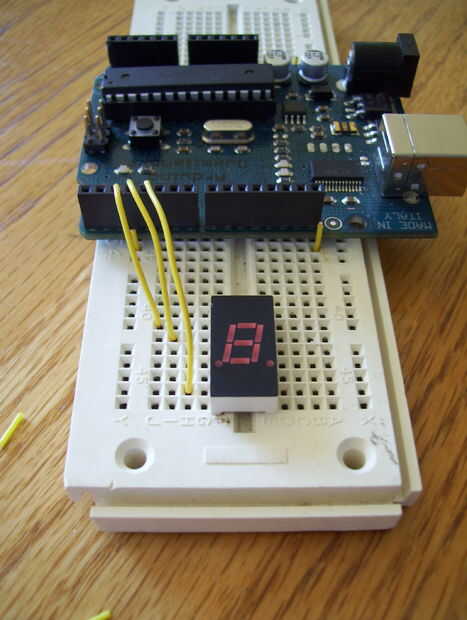

Cuadro 5) Pin 4 en la pantalla va al pin 4 en el Arduino.

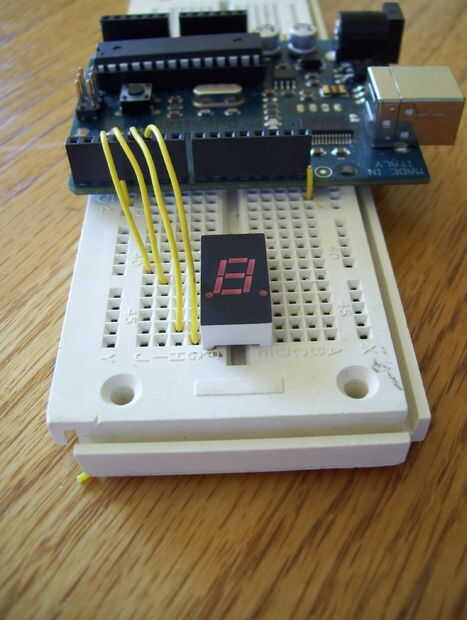

Imagen 6) Pin 5 en la pantalla va al pin 5 en el Arduino.

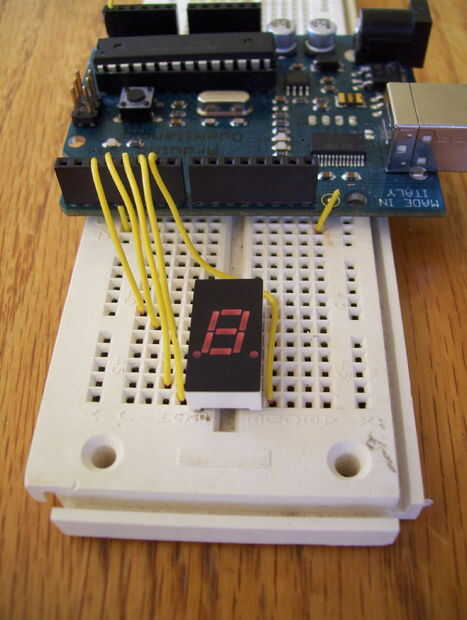

Cuadro 7) PIN 6 en la pantalla va al pin 6 en el Arduino.

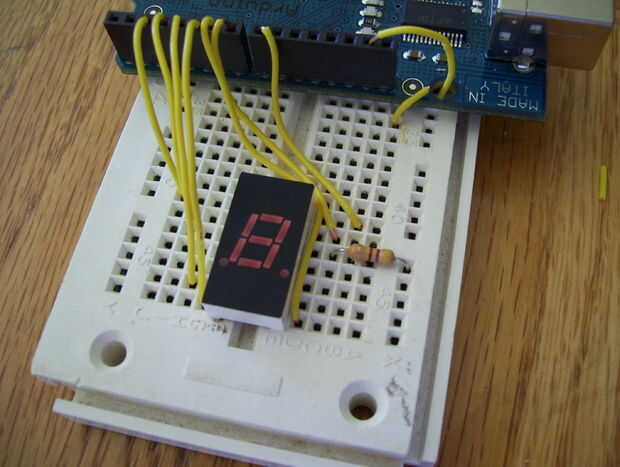

Cuadro 8) Pin 8 en la pantalla va a través del resistor de 470 ohm para el riel lateral en el tablero de pan
Cuadro 9) PIN 9 en la pantalla va al pin 7 en el Arduino. También suelo en arduino está conectado a la baranda del lado en el arduino.
Ilustración 10) PIN 10 en la pantalla va al pin 8 en el Arduino.

Si usted tiene cualquier pregunta por favor pregúnteles!
