Paso 4: Juntándolo

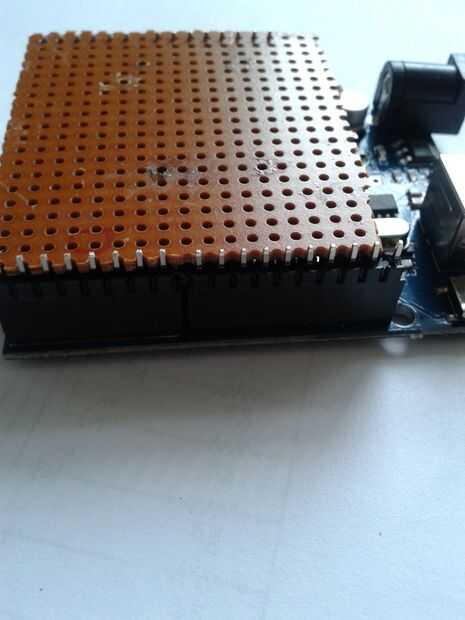

Corte la tabla perforada a medida (como pueden ver fue reciclado de otro proyecto!) y justo cuando me sobre para pegar las tiras del conector me di cuenta que el espaciado en el Arduino no fue consistentemente 0.1 echada. Puse sobre "aliviar" el borde... sí, el tablero cortado (D'Oh!!).. .pero espere; accidente feliz. con el uso de un archivo para limpiar el borde, todo instalado perfectamente, por favor ver imágenes 1 y 2.

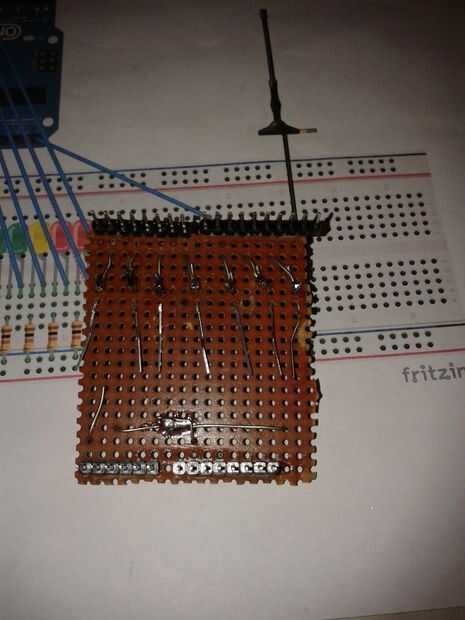

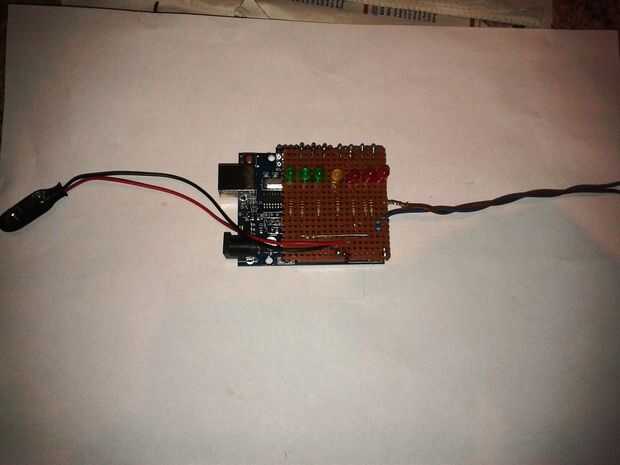

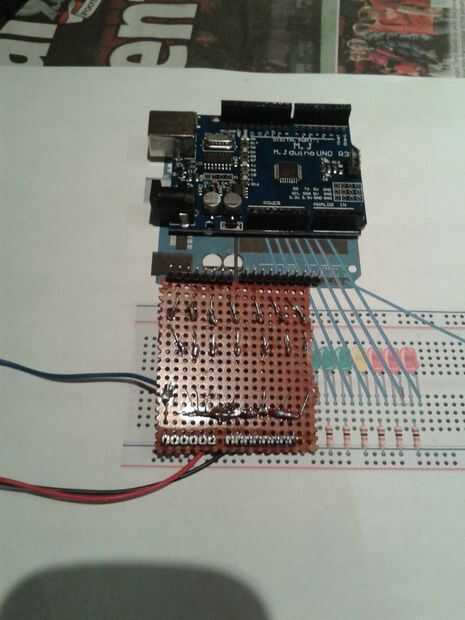

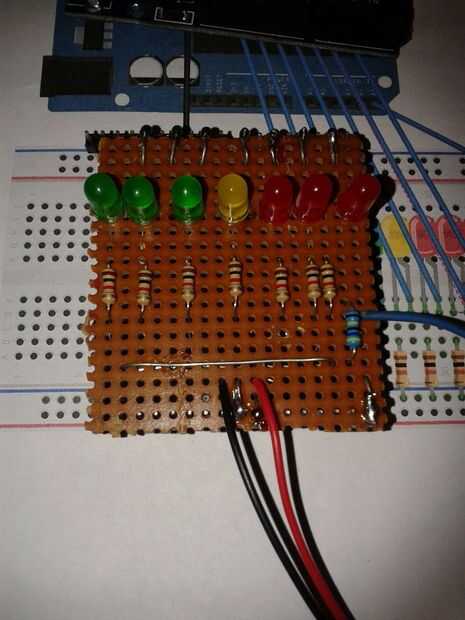

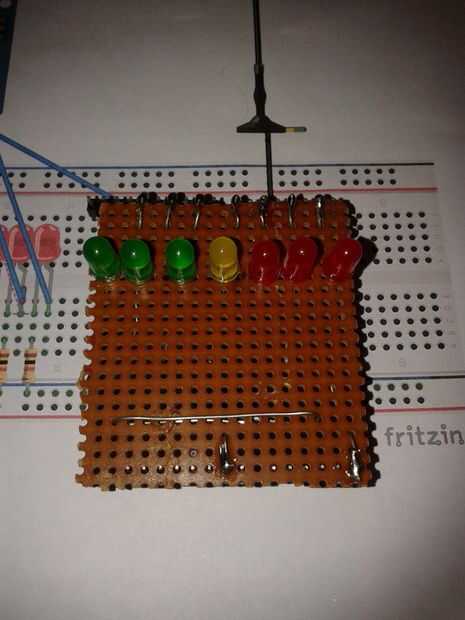

Entonces me di cuenta de que los LEDs no encajaría en la echada 0.1, por lo que los espaciados hacia fuera... luego no bien alinear con los pines de Arduino, así que verá en la secuencia de comandos que utiliza pernos alternativos para la versión final! Imágenes de 3 a 6 me muestran construyendo el circuito; Soldar los cables a las patillas del conector (salidas 13, 11, 9, 7, 5, 3 y 1) para los LEDs, luego colocar los LEDs, luego verificado que tenía la forma correcta de ronda (!) antes de soldar los cables. Colocar las resistencias de 1K 7, les soldadas a los LEDs y la conexión negativa, luego se colocó la resistencia de 4,7 M, un extremo soldado a tierra, el otro al pedazo de alambre lo estaba usando como antena. Como se muestra en la imagen 7, estaba listo para ir. El PDF es el guión final... wow, su incluso me permitió subir el real .ino script... disfrutar!
