Paso 2: Prueba de su horno de microondas

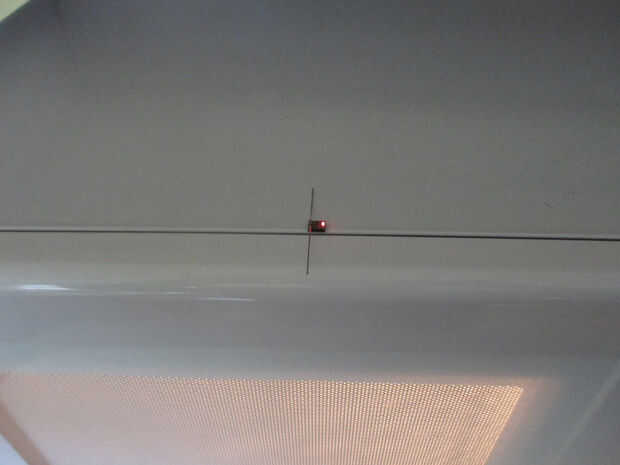

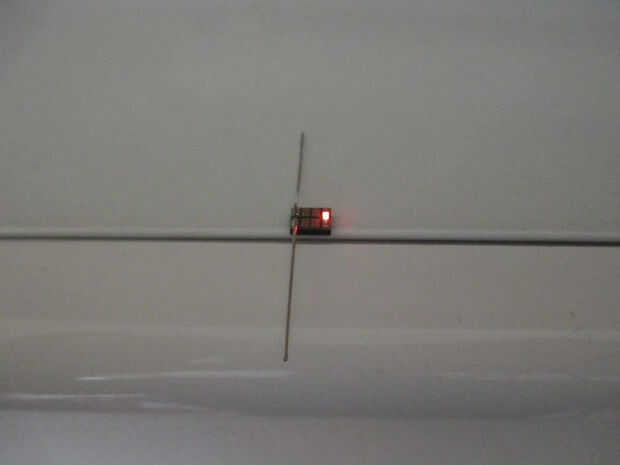

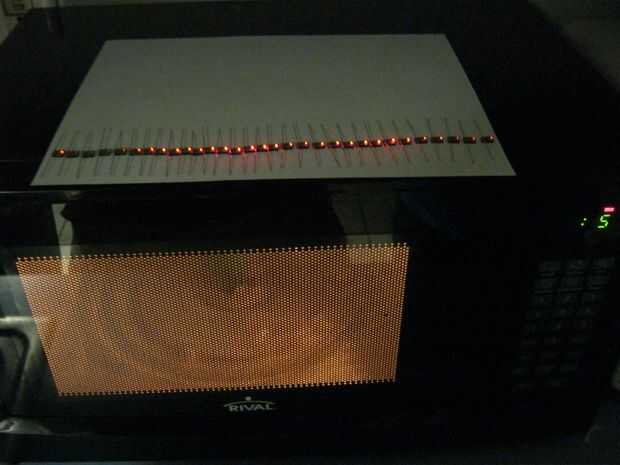

Ahora poner agua en una taza y ponerlo en el horno de microondas y cocine en alto por 2 minutos. En marcha el microondas, mantenga el módulo y mueva la antena del módulo hasta encontrar un punto caliente en el microondas. El módulo sobre el cable de tierra al microondas en lugar de cinta. Si todo va bien se observa que el LED enciende para arriba y dim como el cambio de campos eléctricos, mientras que la taza rota en el horno de microondas. Las cifras anteriores muestran la cosechadora de la energía de microondas en acción. Experimento con antena de formas y tamaños. Si vas demasiado grande o demasiado pequeño con la antena entonces menos energía será recogido. También puede poner el módulo montado cerca de un router de LAN inalámbrico 802.11b/g/n y verlo oscilar como el router transmite y recibe 2.4-2.5 GHz energía. ¡ Disfrute!
Otras Ideas de proyecto:
-Cosecha de AM / FM Radio señales
Preguntas más frecuentes
-¿Qué es la corriente máxima que puede proporcionar este módulo? Ans: Corriente típica es de ~0.5-5mA. Corriente máxima es 18mA.
-¿Qué es la eficiencia de conversión de energía de RF a un voltaje de DC? Ans: Si la energía de entrada al módulo es alrededor de 10-50mW entonces el RFD102A puede alcanzar > 50% de eficiencia si la resistencia vista por la salida de la C.C. es ~ 10kOhm.
-No tienes un soldador y soy todos los pulgares. ¿Dónde puedo conseguir un detector como éste ya construido? ANS. RFD102A-DET es http://www.rfdiagnostics.com/product/microwave-oven-window-energy-harvesting-kit/ disponible
-¿Qué es la tensión de salida máxima que puede producir este módulo? Ans: Con 0,5 w potencia de entrada el módulo puede producir hasta 37V a 915 MHz.
-¿Puedo cargar mi celular con esto? Ans: Es posible con 4 módulos RFD102A y antenas para producir corriente suficiente para cargar un teléfono móvil. La parte difícil es que la fuente inalámbrica tendría que ser tan poderoso que no quiere estar en la misma habitación durante la carga. Puede lastimar sus ojos por cocción.
