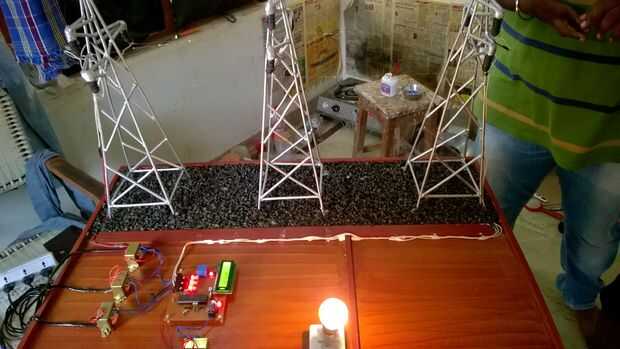

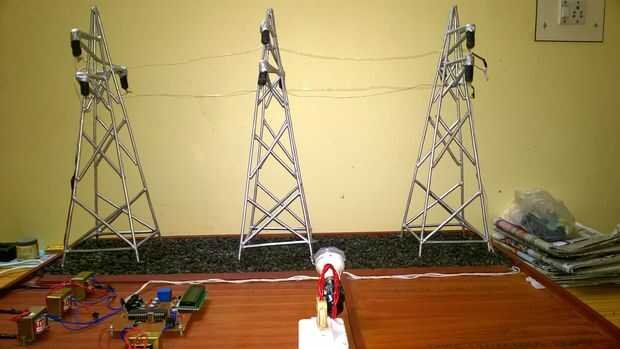

Detector de falla de línea de transmisión

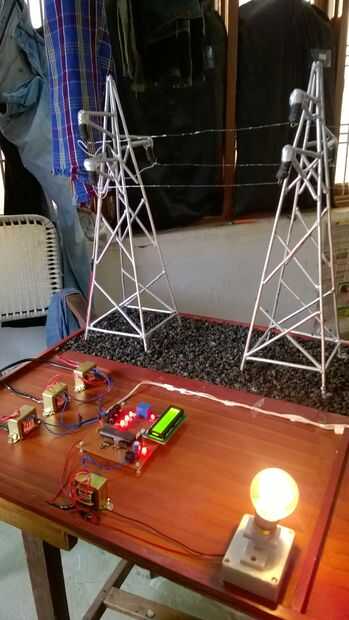

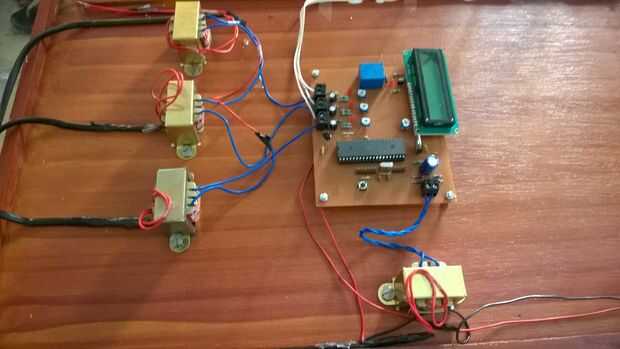

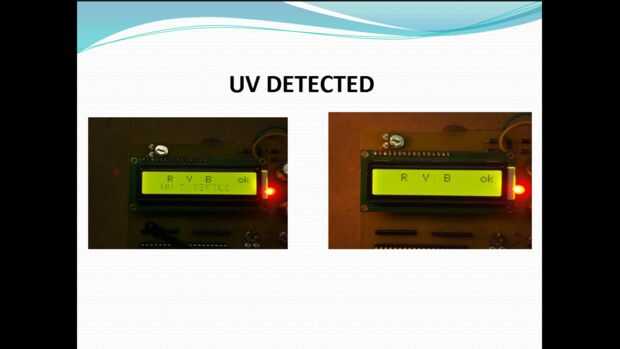

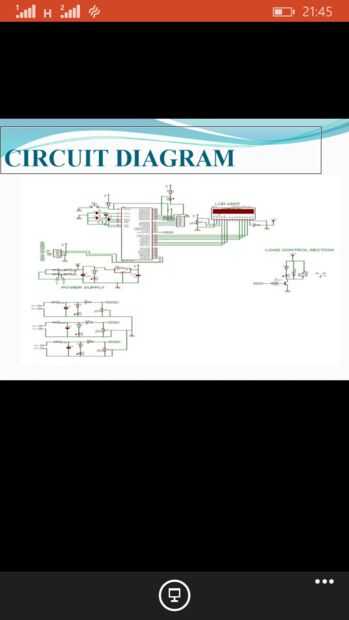

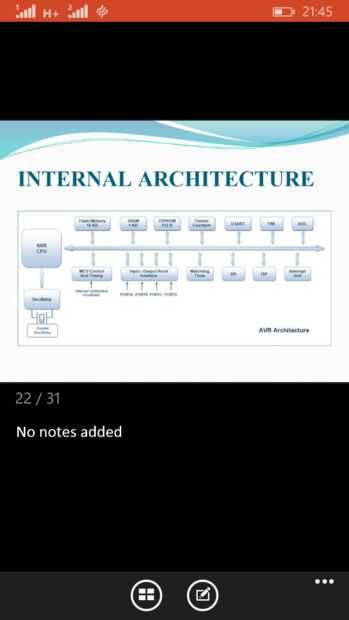

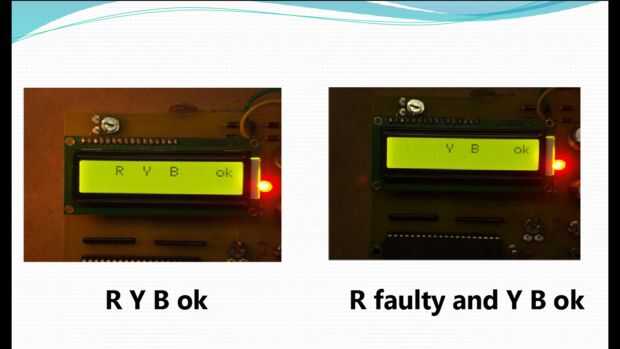

Introducción una falla en el equipo eléctrico se define como un defecto en su circuito eléctrico debido a que la corriente se desvía de la ruta prevista. Fallas generalmente son causadas por fallas mecánicas, accidentes, tensiones internas y externas excesivas etc.. La impedancia de falla es baja, las corrientes de falla son relativamente altas. Durante las fallas, el flujo de energía se desvía hacia la falla y se ve afectado el suministro a la zona vecina. Tensiones se desequilibran. Es necesario detectar la falla lo más pronto posible es por eso que se está realizando un juego usando microcontrolador para hacer su proceso más rápido. Detecta tras cuatro grandes fallas y dará la señal de disparo para relé. Los cuatro fallos detectados por el modelo son: fallo de sobrecorriente, falla de baja corriente, detección de chispas y rayos UV, fallos de pérdida de fase. Propósito: El objetivo de esta investigación es desarrollar un dispositivo usado para detectar fallas en la línea y aislar el sistema conectado o instrumento conectado a él. Alcance: Este dispositivo consiste en el uso de microcontroladores para detección y aislamiento del sistema del instrumento con el uso correcto de la programación. El instrumento ideado es económico y eficaz en comparación con otros dispositivos de protección disponibles en el mercado. Después de la patente del producto una producción a gran escala también es posible para el consumidor Utilice enfoque de diseño: la metodología de diseño implica el uso de microcontroladores en conjugación con los circuitos de relé con una pantalla de LCD. Es un diseño totalmente nuevo en el mercado y va a ser un sustituto de ELCB, de MCB y relés en cerca de futuro. Implicaciones prácticas: Puede utilizarse el circuito ideado en conjugación con el instrumento médico, el instrumento industrial e incluso en el uso doméstico. Encuentra una gran cantidad de aplicaciones en fábricas e industrias donde instrumentos costosos están a salvo de fallos. CONCLUSIÓN: El dispositivo desarrollado por lo tanto es muy económico y eficaz en el uso de protección en la protección del instrumento tanto doméstico como industrial. La ventaja de este circuito es que muestra el tipo de falla ocurrido en la pantalla LCD y al mismo tiempo mantiene el circuito en aislamiento hasta que la falla se borra el trabajo: 1) la idea del dispositivo diseñado es que se utiliza para detectar el tipo de falla que se ha producido en una línea defectuosa. 2) mediante el uso de AVR microcontrolador el fallo es detectado por el circuito diseñado y también muestra en la pantalla LCD. 3) aparte de eso, un circuito de relé también se une a él para salvar el sistema se dañe por desconectar el circuito defectuoso de lo saludable. 4) el AVR tiene un circuito ADC incorporado que convierte la señal analógica de la fuente en señales digitales. 5) de acuerdo a la señal digital del microprocesador que detecta las condiciones normales o anormales. 6) así se obtiene finalmente el disparo así como exhibición de la avería en el mismo tiempo. Componentes paso descendente transformadores (230V/11V) resistencias condensadores diodos transistores MICROCONTROLLER(AVR) siete segmentos pantalla LED regulador de voltaje (IC-7805) 1. Causa de fallo de fase: 1) en caso de cualquier anomalía la tensión de fase se ve afectada en primer lugar. El valor de la tensión de fase disminuye que conduce a un funcionamiento anormal y defectuosa. En caso 2) si cualquiera de las 3 fases es 's R, Y, B falla entonces este tipo de falla de falta de fase se detecta y se muestra en la pantalla LCD. 3) si la falla persiste por más tiempo, LCD sigue mostrando el tipo de avería y también muestra la respectiva fase defectuosa. 4) también se observa la siguiente pantalla en la pantalla LCD 5) en caso de que si cualquiera de la fase se detecta defectuosos entonces esa fase inicial no se ve en la sección ok. 2. chispa detección:- normalmente, los dispositivos de protección no son capaces de detectar las fallas que se produce debido a chispas o calentamiento durante condiciones normales de trabajo. Tal calentamiento anormal conduce a las corrientes de fallas y pérdida de calor que también puede resultar en daño del circuito a veces.  El paso del tiempo si este tipo de fallo no es detectado el calor se eleva a un valor incontrolable que lleva a daños o incendios.  A UV detector (sensor) se utiliza en el dispositivo para detectar las chispas o el calor producido en el entorno sobre corriente un valor umbral de min y max. corriente está configurada en el microcontrolador y si el valor de corriente aumenta sobre el valor determinado, dispara el relé. Esto se realiza por un circuito divisor de tensión conectado para cada fase. Potenciómetro se utiliza para variar manualmente el valor de umbral. Bajo la corriente de la avería un valor umbral de min y max. corriente está configurada en el microcontrolador y si el valor de la corriente disminuye sobre el valor, dispara el relé. Esto se realiza por un circuito divisor de tensión conectado para cada fase. Potenciómetro se utiliza para variar manualmente el valor de umbral.  Resumen con la ayuda de este modelo uno puede saber qué tipo de falla ha ocurrido en que fase y uno sabe el exacto funcionamiento del microcontrolador y el circuito de LCD en detalle. La principal ventaja de este circuito es que cualquier hombre laico puede utilizar este circuito y puede saber el tipo de avería.  Adelante encuentra su aplicación en diversos hospitales médicos, industrias y lugares donde se necesita alta protección para ahorro de los costosos equipos conectados a la línea principal.  Al estudiar el funcionamiento de transformadores y relés, uno puede fácilmente un circuito nuevo dispositivo con un trabajo de investigación.  da una aplicación detallada y amplia junto con el conocimiento de cada elemento en el circuito.  Por algunas variaciones en el circuito uno puede idear un nuevo sistema de protección para cada fase individual también!  Mediante el uso de los circuitos de microcontroladores el proyecto es compacto y fácil de usar.
