Detector de frecuencia usando PIC 12F683 procesador (10 / 12 paso)

Paso 10: Rendimiento en presencia de ruido blanco

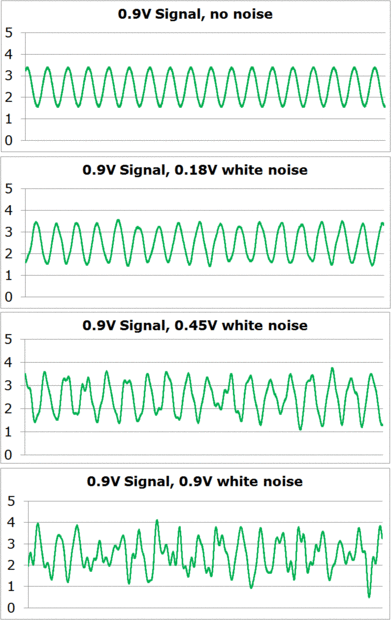

Las dos figuras siguientes muestran la respuesta del detector cuando el ruido blanco está presente con la señal deseada. Estas parcelas son de datos reales de un circuito ejecutando el programa en el microprocesador PIC. La primera figura muestra las formas reales de la señal de la onda de seno más ruido aplicado. La segunda figura muestra la respuesta del algoritmo, cuando la señal es procesada.

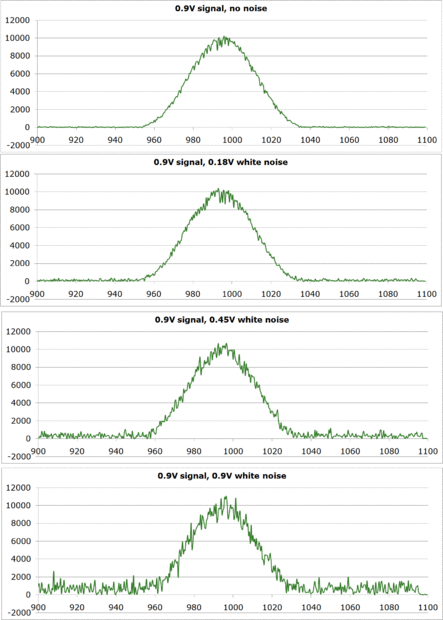

La primera figura muestra la respuesta del algoritmo cuando una señal sinusoidal es acompañada por aumento de niveles de ruido blanco. La primera parcela es sin ruido presente, y los diagramas siguientes muestran la respuesta cuando la amplitud del ruido es 20%, 50% y 100% mayor que la amplitud de la señal. Incluso con una cantidad significativa de ruido blanco con la señal, se puede todavía ser confiablemente detectado.
