Detector de frecuencia usando PIC 12F683 procesador (11 / 12 paso)

Paso 11: Problemas con forzar la entrada

Si la señal es conducida más, la señal comenzará a clip, causando distorsión. Esta distorsión genera armónicos de la señal de entrada, algunas de las cuales pueden ser mayores que la tarifa media de la muestra. Estos armónicos pueden detectarse como alias.

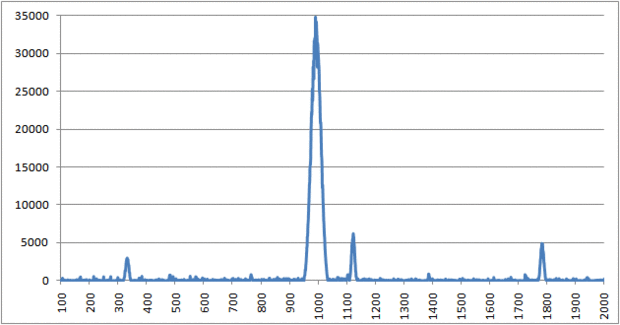

El diagrama a continuación muestra el resultado del algoritmo para un barrido de frecuencia donde la amplitud de la señal de entrada era lo suficientemente grande para recortar la forma sinusoidal. Tenga en cuenta los picos adicionales en la respuesta. La frecuencia de la blanco fue aproximadamente de 1000Hz y la frecuencia de muestreo es 4400 Hz. Nota la espiga corta en la respuesta justo por encima de 1100Hz. El tercer armónico de esa frecuencia es aproximadamente 3400Hz, que para una frecuencia de muestreo de 4400Hz alias como 1000Hz.

Si falsas detecciones debido a recorte son un problema, podría cortarán la señal de entrada antes de ser de entrada al procesador. Si la entrada está impulsada por un amplificador, como en una aplicación que utiliza un micrófono, la ganancia del amplificador puede necesitar ser reducido para evitar el recorte. También es común incluir un filtro de paso bajo como un "contra filtro de aliasing" antes del muestreo de la señal, para filtrar los componentes de frecuencia mayores que la frecuencia de muestreo la mitad.
