Detector de humo Wi-Fi (2 / 5 paso)

Paso 2: Montaje y soldadura

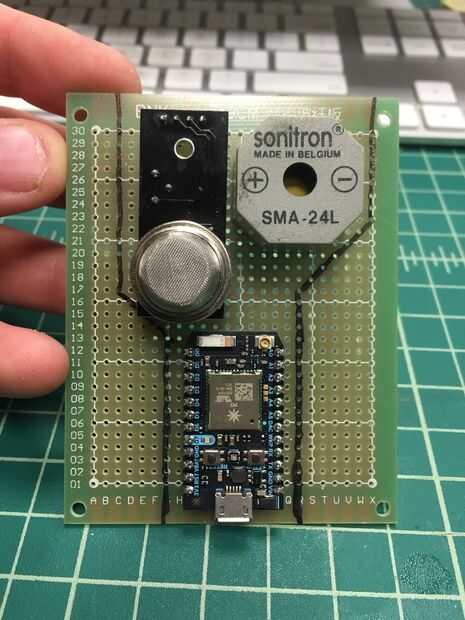

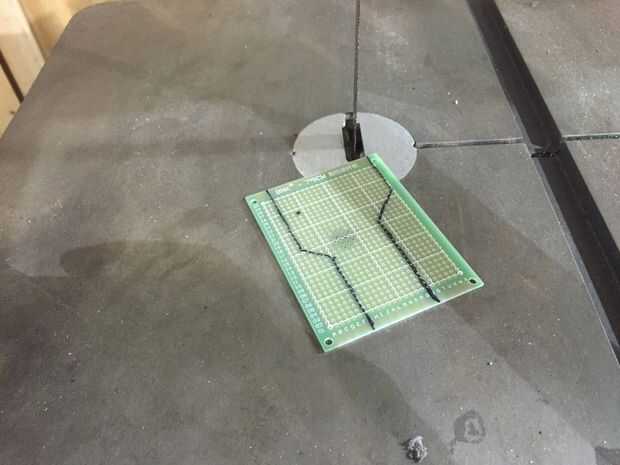

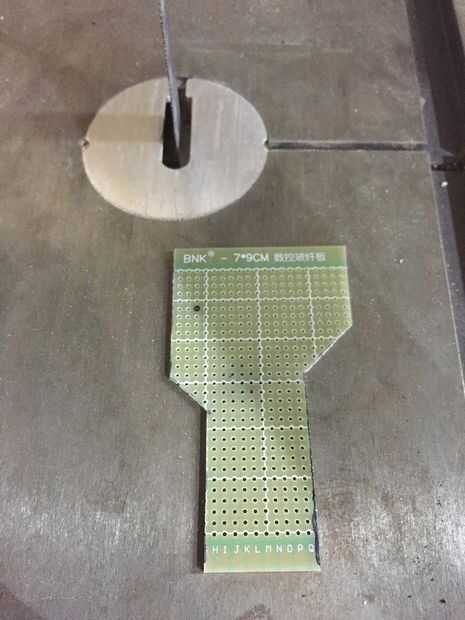

Después de que usted decida donde desea sus componentes, delimitar un contorno con un rotulador y cortar la Junta exceso. La soldadura de cada componente para el fotón como sigue:

Suelde el cable negativo del altavoz piezoeléctrico a la masa del fotón y el positivo al pin digital 0.

Suelde el cable negativo del sensor MQ2 a tierra y la positiva a Vin. La razón para conectar a Vin y a 3, 3V no es porque el sensor necesita al menos 5v. Asegúrese de que su alimentación es a 5v por lo menos y no más que el voltaje máximo especificado en la hoja de datos de sensores. Suelde el cable etiquetado A0 del sensor al pin analógico 0 MQ2. Tenga en cuenta que hay un pin D0 en el MQ2 breakout Junta pero no es necesario para funcionar correctamente.
