Detector de IR (5 / 8 paso)

Paso 5: Ponerlo todo junto

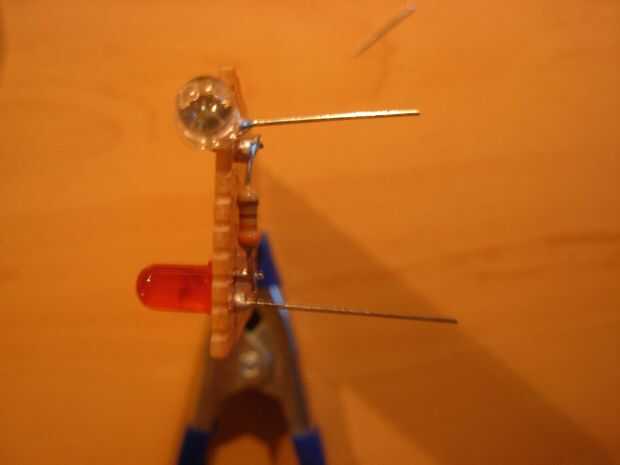

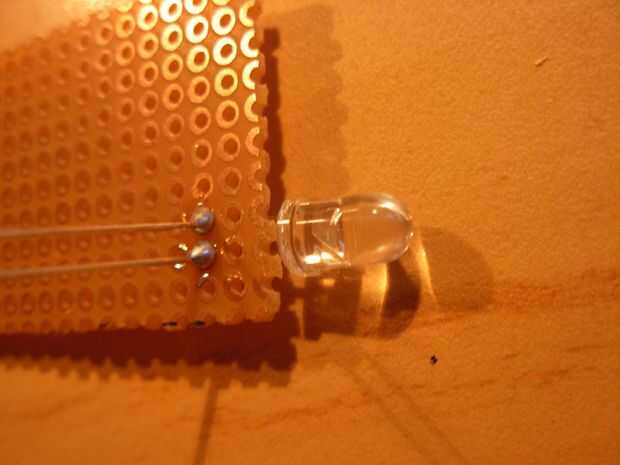

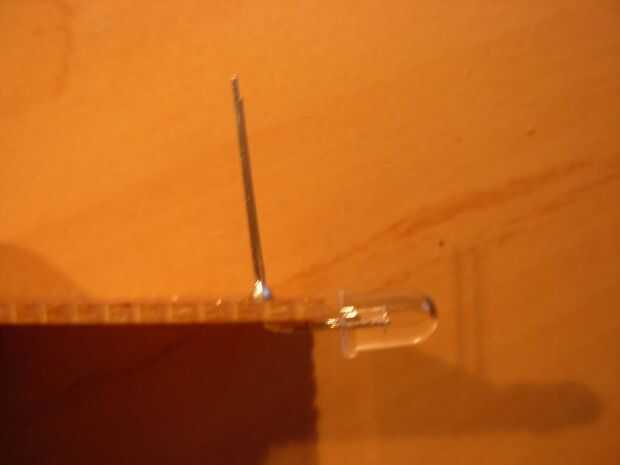

Primero tome el Fototransistor, doblar (cuadro 1) y lo de la soldadura. (Foto 2)

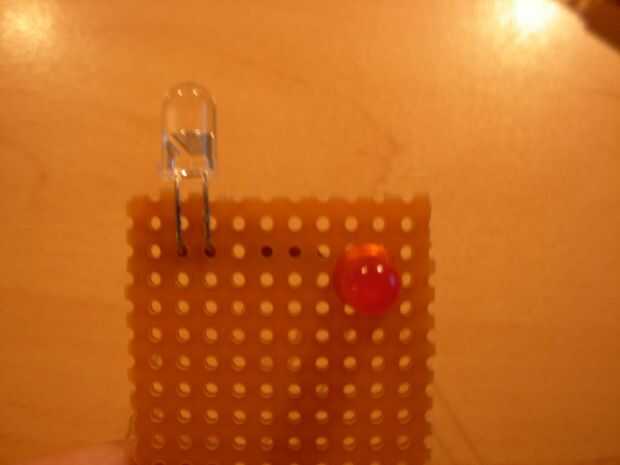

Ahora toma el LED y la soldadura de ti. (imagen 3)

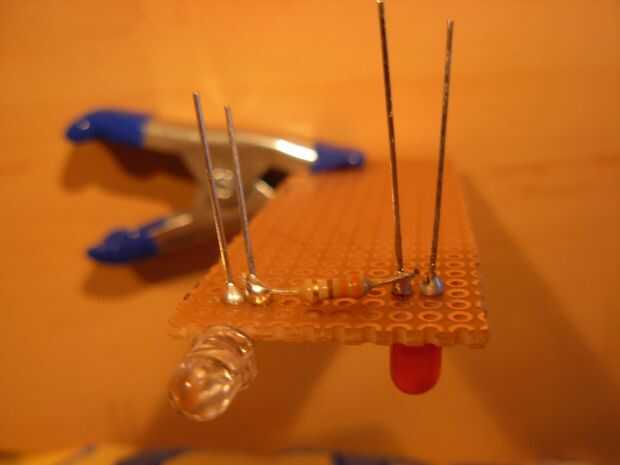

Tomar la resistencia y conectar el pin de la negative(shorter) del fototransistor y el pin de la positive(longer) de la pizca de LED el 330 Ohm resistor,(picture 4) y cortar los pernos. (imagen 5)
Suelde el interruptor en el medio, un poco más abajo.

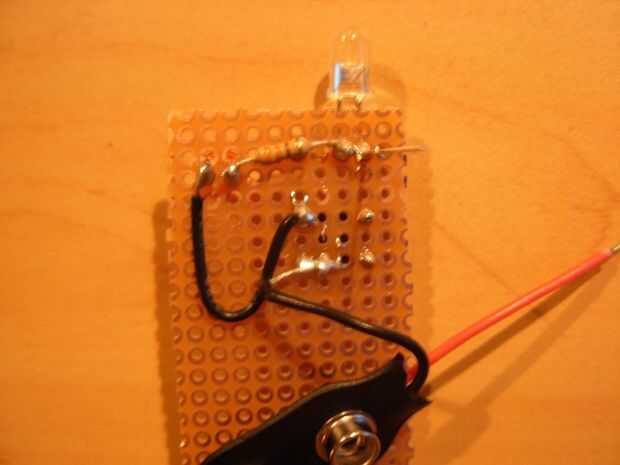

Ahora toma el clip de la batería de 9V y cortar sobre la longitud para que usted pueda conectarse el interruptor y el fototransistor. Guarde el cable negro del clip de la batería porque vas a necesitarlo. (imagen 6)
Conecte el cable negro del clip con el interruptor y el cable negro que ha guardado, desde el interruptor al lado negative(shorter) del LED. (imagen 7)

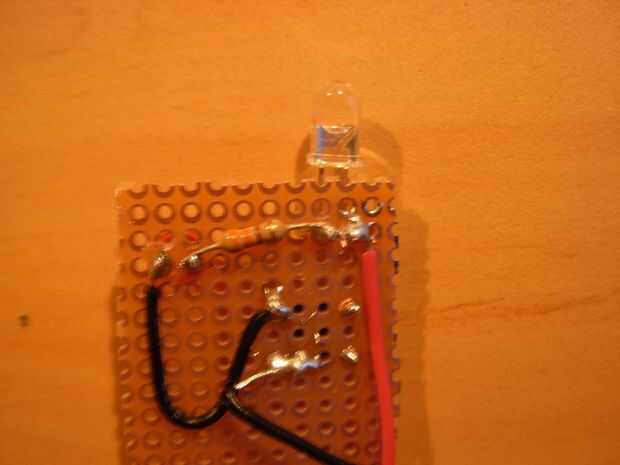

Conecte el cable rojo al pin restantes, el lado positive(longer) del fototransistor. (cuadro 8)
