Detector de jefe flatulant (7 / 9 paso)

Paso 7: ahora para la parte difícil.

No es verdad que complicado si sabes un poco de electrónica, pero el trato es que necesitas usar la señal de disparo para activar el sistema. Puede utilizar un temporizador de un disparo, o un comparador o un temporizador 555, pero, para mí, lo más fácil es utilizar un microcontrolador de 8 pines. Usé un 12F675 Micro PIC. Con eso, podía desencadenar en cambio de entrada de un pin y flash de un LED rojo. También, si 5 personas a pie en no quiero la cosa volviendo loco durante 15 segundos, así que los pongo en una demora de 30 segundos para poder golpear una llave y apagarla. Por lo tanto, yo sólo fast fwd y mostrar el resultado final de los artilugios. Tenga en cuenta que cubrí el LED para que el ex jefe no vería un ligero giro en cada vez que él irrumpió en mi humilde 1/4 de un cubículo.

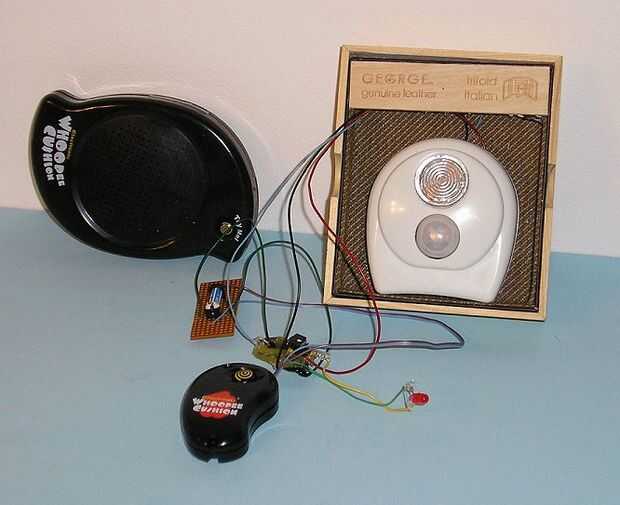

Esta foto es el producto final. Voy a dejar la electrónica como un ejercicio para el estudiante.

Aquí está el código para el PIC Micro 12F675:

;*****************************************************************************
; Nombre de archivo: Flatulant_Boss
; Procesador: 12F675
; Autor: Alan Mollick (alanmollick.com)
; Modo: Interrupción cambio de GP2
;
; ~ REGISTRA GPIO ~
; GP0 = entrada--n/c
; GP1 = salida, relé
; GP2 = entrada--alta = movimiento detectado
; GP3 = entrada--n/c
; GP4 = producción - LED rojo
;*****************************************************************************
lista p = 12F675; Directiva lista para definir procesador
#include < p12f675.inc >; definiciones de variables específicas del procesador
ERRORLEVEL-302; suprimir el mensaje 302 de archivo de la lista
CONFIG _CP_OFF & _CPD_OFF & _BODEN_OFF & _MCLRE_OFF & _WDT_OFF & _PWRTE_ON & _INTRC_OSC_NOCLKOUT

; ~ Variables de ~
w_temp EQU 0 x 20; variable utilizada para el ahorro del contexto
status_temp EQU 0x21; variable utilizada para el ahorro del contexto
hiB EQU 0x21; MSByte
lowB EQU 0x22; LSByte
Temp EQU 0x23
repuesto EQU 0x24
temp1 EQU 0x25; Bandera de interrupción de disparo
temp2 EQU 0x26
retardo EQU 0x27; tiempo de retardo
pernos de EQU 0x28; Estado del PIN
spare1 EQU 0x29
spare2 EQU 0x2a
cuenta EQU 0x2b; lazo cuenta
count1 EQU 0x2c; cuenta del lazo externo
count2 EQU 0x2d; cuenta del lazo externo
D1 EQU 0x2e; contador de retardo
D2 EQU 0x2f; contador de retardo
D3 EQU 0 x 30; contador de retardo
D4 EQU 0x31; contador de retardo
;**********************************************************************

RESET_VECTOR ORG 0X000; vector de reset del procesador
Goto principal; ir al principio del programa
INT_VECTOR ORG 0X004; Ubicación del vector de interrupción
movwf w_temp; guardar apagado W actual registro contenido
movf STATUS, w; entrar registro W a registro del estado
movwf status_temp; Ahorre descuento contenido del registro del estado

; código de ISR
Call motion_detect; enviar señales de alarma

banksel INTCON
BCF INTCON, INTF; limpiar bandera de GP2/INT

movf status_temp, w; recuperar copia del registro del estado
movwf STATUS; contenido del registro de estado de restauración pre-isr
swapf w_temp, f
swapf w_temp, w; restaurar el contenido del registro de pre-isr W
retfie; retorno de interrupción
;****************************************************************

principal:; principal del programa

; estas instrucciones primero 4 no son necesarias si no se utiliza el oscilador interno
Llame a 0x3FF; recuperar el valor de calibración de fábrica
bsf STATUS, RP0; Banco de registro de archivo el valor 1
movwf OSCCAL; registro de actualización con valor de fábrica cal
BCF STATUS, RP0; Banco de registro de archivo se establece en 0

;***********************************
; * Inicialización *
;***********************************
; GP0 = no usada, GP1 = salida de relé, GP2 = entrada (detección de movimiento),
; GP3 = entrada de control emergencia corte, GP4 = salida al indicador del LED,
; GP5 = no usada

; configurar dirección de pines de I/O
banksel TRISIO
movlw b '00000101'
; XX---no implementado
; --0---0 = salida, GP5 = n/c
; ---0---0 = salida, GP4 = LED
; ---x---no se utiliza, GP3, dedicada a MCLR
; ---1--1 = entrada, detecta movimiento de GP2
; ---0-0 = salida, GP1 = válvula solenoide
; ---1 1 = entrada GP0 = A/D
movwf TRISIO

; configurar el convertidor A/D
banksel ANSEL
movlw b '00010000'
; x---no implementado
; -001---001 = reloj de conversión Focs/8
; ---0---0 = entrada-salida digital, GP4, Fosc/4 clockout fines de depuración.
; ---0--0 = entrada-salida digital, GP2
; ---0-0 = entrada-salida digital, GP1, relé, etc.
; ---0 0 = entrada-salida digital, 1 = GP0 analógico
movwf ANSEL

banksel ADCON0
movlw b '00000000'
; 0---1 = resultado justificado a la derecha
; -0---0 = Vdd es referencia de voltaje
; --xx---no implementado
; ---00--00 = seleccionar el canal 0 (GP0)
; ---0-0 0 0/D conversión no iniciado
; ---0 0 = A/D convertidor módulo está apagado
movwf ADCON0

; Inicializa los pines de salida
init
banksel GPIO
movlw b '00000000'
movwf GPIO

; inicializar las interrupciones
banksel INTCON
movlw b '00000000'
; 0---0 = deshabilitadas las interrupciones globales
; -0---1 = habilitar las interrupciones periféricas
; --0---0 = disable TMR0 overflow interrupción
; ---1---1 = activar interrupción externa de GP2/INT
; ---0---0 = disable GPIO puerto cambio interrupción
; ---0--0 no = desbordamiento de TMR0 en
; ------0- 1=
; ---0 0 no = ningún cambio del puerto GPIO
movwf INTCON

; inicializar la interrupción cambio de pin GP2
banksel IOC
movlw b '00000100'
; x---no implementado
; -x---no implementado
; --0---0 = disable GP5
; ---0---0 = disable GP4
; ---0---0 = disable GP3
; ---1--1 = habilitar GP2/INTR ***
; ---0-0 = disable GP1
; ---0 0 = disable GP0
movwf IOC

banksel PIE1
movlw b '00000000'
; 0---0 = disable EE escribir interrupción completa
; -0---0 = interrupción del convertidor A/d de desactivar
; --xx---no implementado
; ---0---0 = interrupción comparador deshabilitado
; ---xx-no implementado
; ---0 1 = habilitar TMR1 overflow interrupción
movwf PIE1

banksel PIR1
movlw b '00000000'
; 0---0 no = escritura EE completa
; -0---0 no = completa de conversión A/D
; --xx---no implementado
; ---0---0 no = ninguna interrupción del comparador
; ---xx-no implementado
; ---0 0 no = desbordamiento de TMR1
movwf PIR1

;**********************************************************
; GP1 = salida a relé
; GP4 = salida para LED
;**********************************************************

banksel INTCON
BSF INTCON, INTE; habilitar interrupción de GP2
BSF INTCON, GIE

Main_Loop:
; Si GP2 = 1 entonces la salida de las señales de alarma en la GP1, GP4 via interrupción

sueño
NOP
Goto Main_Loop

;**********************************************************
; Manejador de interrupción de detección de movimiento
;
; GP1 = salida a relé, GP4 = salida para LED
;**********************************************************
motion_detect:
BSF GPIO, 1; energizar el relé de 100 mseg
llamar al pause_100ms
BCF GPIO, 1; desactivar el relé de

BSF GPIO, 4; activar LED durante 0,5 seg.
llamar al pause_500ms
BCF GPIO, 4
volver

;**********************************************************
; online generador de retardo
; http://massmind.org/techref/piclist/CODEGEN/Delay.htm
;**********************************************************

pause_100msec:
; Retardo = 0.1 segundos
; Frecuencia de reloj = 4 MHz

movlw 0x1F; 99998 ciclos
movwf d1
movlw 0x4F
movwf d2
Delay_100
decfsz d1, f
Goto $+ 2
decfsz d2, f
Goto Delay_100
Goto $+ 1; 2 ciclos
volver

pause_500msec:
; Retardo = 0,5 segundos
; Frecuencia de reloj = 4 MHz
movlw 0 x 03; 499994 ciclos
movwf d1
movlw 0x18
movwf d2
movlw 0 x 02
movwf d3
Delay_500
decfsz d1, f
Goto $+ 2
decfsz d2, f
Goto $+ 2
decfsz d3, f
Goto Delay_500

Goto $+ 1; 6 ciclos
Goto $+ 1
Goto $+ 1
volver

pause_1sec
; Retardo = 1 segundos
; Frecuencia de reloj = 4 MHz

movlw 0x08; 999997 ciclos
movwf d1
movlw 0x2F
movwf d2
movlw 0 x 03
movwf d3
Delay_1sec
decfsz d1, f
Goto $+ 2
decfsz d2, f
Goto $+ 2
decfsz d3, f
Goto Delay_1sec
Goto $+ 1; 3 ciclos
NOP
volver

;*****************************************************************************
