Detector de lector RFID y la etiqueta RFID sensible a la inclinación (1 / 5 paso)

Paso 1: Material y herramientas

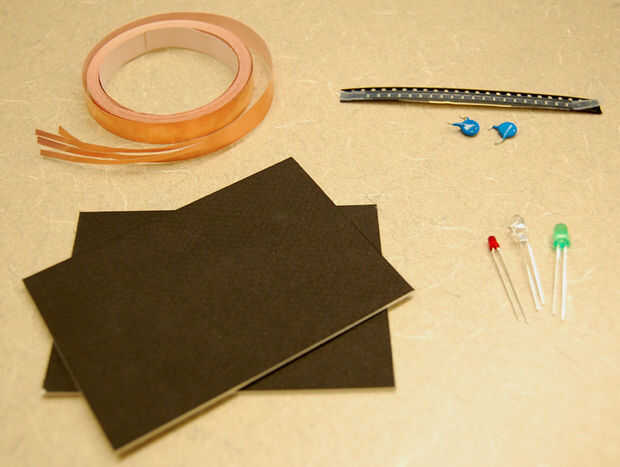

Materiales (ver figura 1):
Necesitamos el siguiente material para construir el detector básico de lector RFID.
-Cartón (alrededor 100 x 70 mm)
-Cinta de cobre conductor (por ejemplo, número de pedido 1218478 en www.farnell.com)
-Condensador 82 pF (picofaradio) (p. ej., número de pedido 1138852 en www.farnell.com)
-Baja corriente LED (diodo electroluminoso) (p. ej., orden número 1003207at www.farnell.com)

Herramientas (véase figura 2 y 3):
-Tijeras y cuchillo del arte
-Cinta aislante (por ejemplo, número de pedido 1373979 en www.farnell.com)

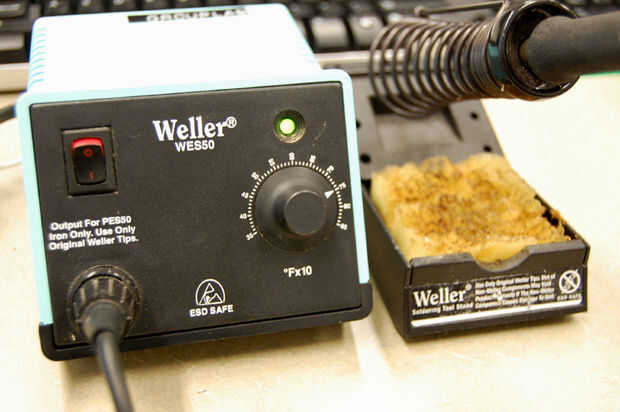

-Soldador y soldadura

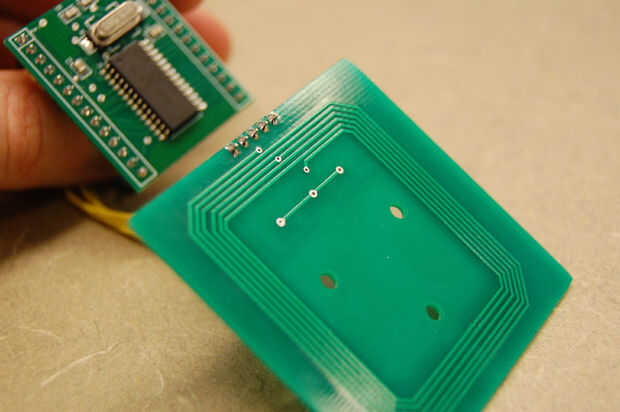

Lector RFID para la prueba (ver figura 4):
Para poner a prueba nuestras etiquetas RFID necesitamos un lector RFID que puede funcionar a una frecuencia de 13.56 MHz.
Hay muchos lectores de esto ampliamente utilizan estándar RFID, por ejemplo el Sonmicro MIFARE lector (http://www.sonmicro.com/).
Nota: El lector de RFID Phidget hace no funciona con las etiquetas creadas en este proyecto, ya que utiliza una frecuencia diferente para la comunicación con las etiquetas (125 kHz).

Material avanzado (ver figura 5):
El siguiente material es necesario para construir la segunda parte del proyecto: la etiqueta de RFID sensible a la inclinación.
-Micro tilt switches (por ejemplo, www.digikey.com)
-ICs RFID (por ejemplo, el estándar de MIFARE 1k, núm. 568-2219-1-ND en www.digikey.com)
