Detector de lector RFID y la etiqueta RFID sensible a la inclinación (2 / 5 paso)

Paso 2: Construcción de la antena RFID

Construcción de la antena del tag RFID
Para construir la antena de la etiqueta siga estos tres pasos.

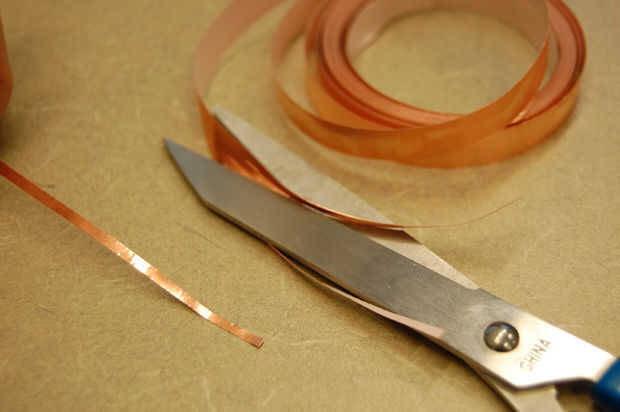

1. cortar la cinta de cobre conductora delgadas rayas de alrededor de 2mm (ver figura 1).

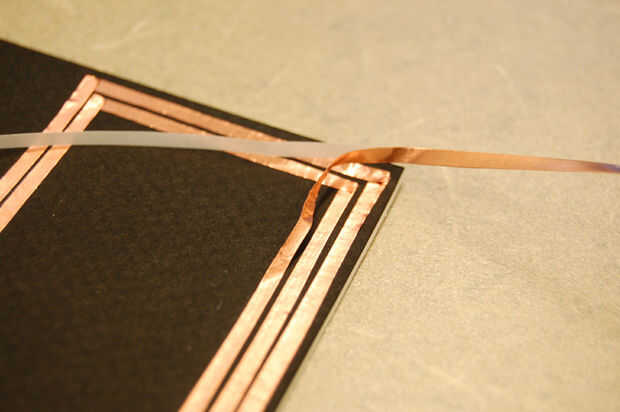

2. estas rayas (ver figura 2) la cinta en bucles alrededor de una mitad de la cartulina (ver figura 3 para el diseño de la antena). La etiqueta debe tener entre 3-4 lazos para la antena.

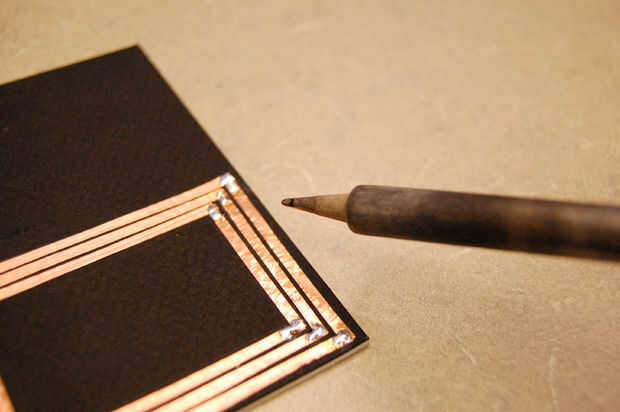

3. Suelde todas las conexiones entre la cinta de cobre. A veces, esto no es necesario como forro adhesivo de la cinta es conductora, pero suelde si quiere estar en el lado seguro.

Ahora hemos creado nuestra antena de la etiqueta RFID, y vamos a añadir la funcionalidad de "Detección de lector RFID" en el siguiente paso.

Un poco de historia
Lectores RFID transmiten un campo electromagnético de (EM) con su antena del lector. Este campo electromagnético induce una corriente en la antena para las etiquetas RFID en la distancia de lectura. Esta corriente inducida activa el chip RFID que está conectado a la antena de la etiqueta. Este chip después modula una respuesta (generalmente el número de identificación único) que se transmite hacia el lector. La antena de una etiqueta RFID es generalmente un alambre fino de cobre que se arregla en bucles. Los bucles permiten emitido EM cuanto el lector de RFID para inducir corriente a la antena de la etiqueta.
