Detector de LPG de Arduino y llama (3 / 6 paso)

Paso 3: Conexiones para Arduino

Inicialmente tenemos que conectar el Sensor MQ2 a la Junta mediante la conexión:

  • el pin VCC al pin de 5v de Arduino
  • el pin GND al pin GND de Arduino
  • el pin AO al pin A0 de Arduino

Siguiente Sensor de la llama:

  • el pin VCC al pin de 5v de Arduino
  • el pin GND al pin GND de Arduino
  • el pin al pin digital 2 de Arduino

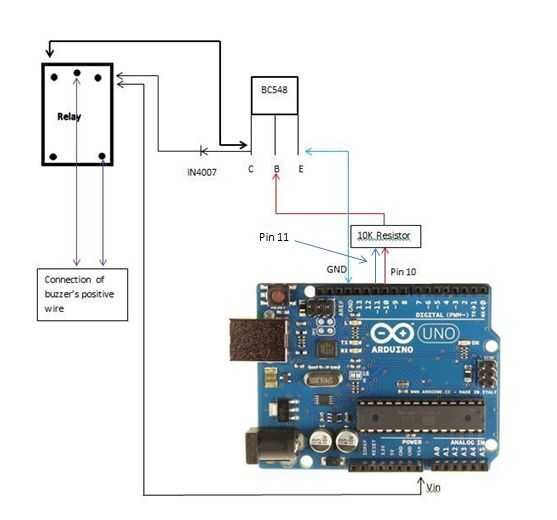

Próxima la conexión del relé. He utilizado el mismo relé para ambos el sensor Buzzer.Therefore que utiliza dos pernos digitales independientes para la misma conectividad de relé soldando dos cables a la misma placa de circuito como en la imagen que se muestra encima de la salida.

A continuación se conecta el LED. Conecté dos LEDs rojo digital pin 2 y pin digital 12, uno en el pin digital 2 como la salida del sensor de la llama y el que está en el pin digital 12 siendo la salida del sensor de LPG.
