Detector de maridito pulsación (1 / 6 paso)

Paso 1: Herramientas y suministros

Herramientas necesarias:

Soldadura de hierro
Dremel
Taladro (broca bastante grande para el Dremel o)
Destornillador

Suministros
2 LEDs (1 roja para el corazón, otro cualquier color para una potencia de luz para el transmisor)

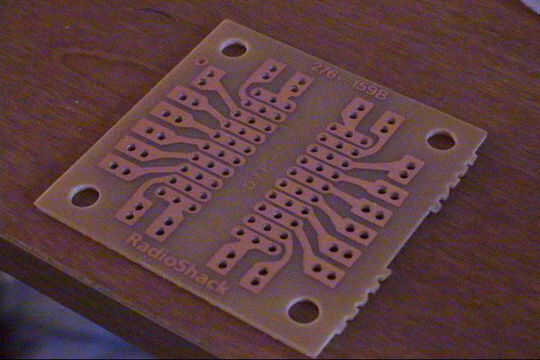

Placa de circuito impreso (utilicé 276-159 de RadioShack)
2 reguladores de voltaje de 5v (7805 o similar)
2 pilas de 9v
2 pinzas de batería de 9v
2 cajas de proyecto (utilicé 270-1803 para el receptor y una pequeña caja de 3 x 2 x 1 o algo así para el transmisor)
2 interruptores SPST (utilicé 275-645)
2 8 pin DIP tomas de corriente (yo usé 276-1995)
2 12f683 PIC (usted puede conseguir algunos de estos como una muestra gratis de Microchip)
2 resistencias (valor depende de los LEDs que utiliza, en alguna parte alrededor de 100ohms LEDs típicos de la tensión de 5v regulada)
Un pequeño trozo de plástico (preferentemente nublado o translúcido)
alambre
y por último, pero lo más importante
Transmisor de RF y el receptor (yo usé RF-KLP-434 de Sparkfun, que fue de 11.95 para el par)
