Detector de maridito pulsación (3 / 6 paso)

Paso 3: Montaje (pt 1)

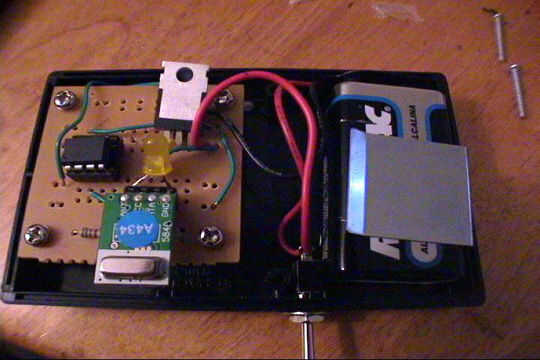

que montado el circuito transmisor primero. Las conexiones son bastante simples.

Los + 9v plomo de la batería va al interruptor, que va para el transmisor (para ejecutar directamente de 9v) y el regulador de tensión 7805. El voltaje regulado va al PIC.

Pin 2 del PIC va al el LED (a través de una resistencia limitadora) y el pin de datos del transmisor.

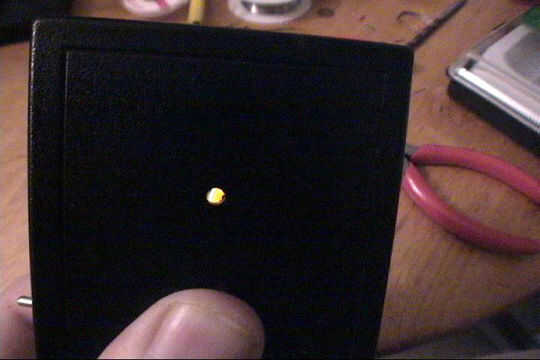

Cuando se gira el interruptor a, el LED comienza a parpadear (cada 1/2 segundo) y el transmisor comienza a transmitir.

He dejado el conector de antena desconectada por ahora, pero puedo añadir una antena.
