Detector de maridito pulsación (4 / 6 paso)

Paso 4: Montaje (parte 2)

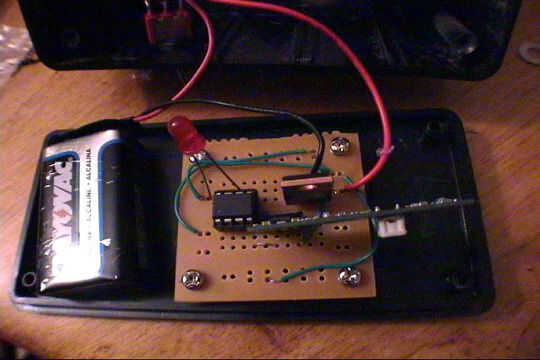

El receptor es un circuito similar.

Los + 9v va hacia el interruptor, luego el regulador de tensión. Los 5v regulados va para el PIC y el receptor. El pin de datos del receptor va al pin 4 del PIC.

PIN 6 del pic está conectado al LED (debe ser a través de un resistor limitador, que olvidé en el primer camino alrededor, voy a tener que añadirlo más adelante.)
