Detector de mentiras y Arduino Biofeedback basado (2 / 6 paso)

Paso 2: Montar la pantalla LCD

En primer lugar comenzamos a construir el circuito electrónico en breaboard. Ponemos todos los componentes a partir del LCD.

Se presta atención a donde insertamos la pantalla en el protoboard.

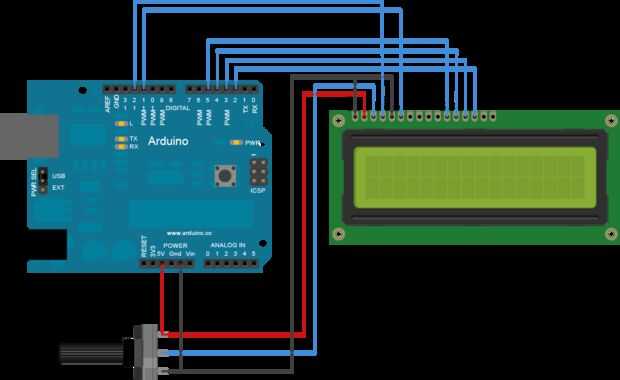

Siga la imagen para el pin 10 a VCC, tierra, potenciómetro y 6 pines de Arduino.

Cuando haya conectado el LCD a la placa Arduino tratar este bosquejo de ejemplo LCD y ver el resultado. Ir a https://github.com/masteruan/Arduino-Biofeedback/blob/master/LCD_test y descargar el bosquejo.
