Detector de metales de Arduino (1 / 5 paso)

Paso 1: Reunir los materiales

Resumen

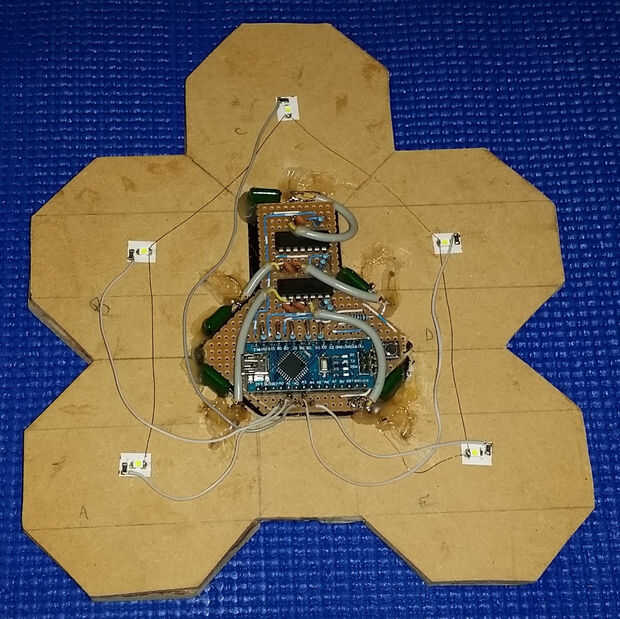

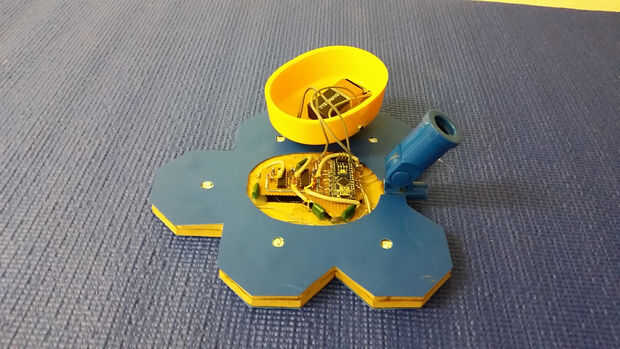

El objetivo de este proyecto era divertirse explorando el uso de bobinas de búsqueda múltiples, uso de luz en lugar de sonido para indicar detección y también de la casa todo en la cabeza del detector.

El corazón del detector es el Arduino Nano Atmega328 que se utiliza para medir la anchura de pulso de una señal que pasa a través de cada bobina de búsqueda. El Arduino produce un pulso de onda cuadrada que se alimenta a un circuito tanque LC que produce una señal de onda sinusoidal que se decae a una frecuencia determinada por la frecuencia resonante de L y C. Esta señal se limpia a través del comparador de voltaje LM339 que en efecto produce una serie de pulsos que se presentan a un pin de entrada digital en el Arduino. La función pulseIn fue utilizada para intentar medir la longitud de la anchura de pulso de los impulsos. Después de mucho fastidiando y diferentes resultados pude obtener resultado estable con un promedio de varias muestras en cada bobina. Al metal se coloca cerca de la bobina de la inductancia de los cambios de bobina que varía la frecuencia de resonancia del circuito LC y por lo tanto el ancho de pulso. Si la variación en la anchura de pulso en comparación contra un valor de referencia produce entonces un LED se enciende directamente sobre la bobina.

Componentes clave

1. Arduino Nano ATmega328
2. Viruta del comparador de voltaje LM339 Quad x 2

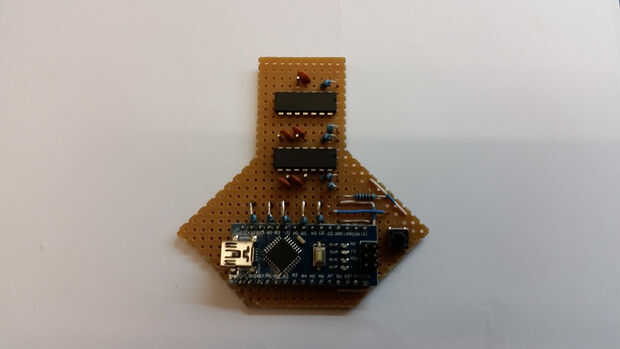

3. Vero del tablero 50 x 80 mm
4. Resistencias de 1K ohm x 5
5. resistencias de 100 ohm x 5
6. IN4148 Diodo de señal x 5
7. 0.1uF condensador Greencap x 5
8. Resistencia de pullup de 10K x 1

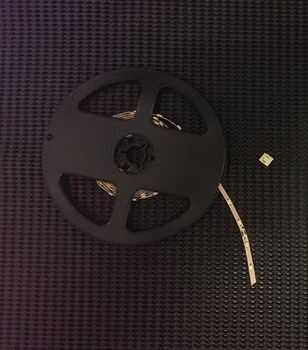

9. tira de LED de 3V con 150 ohm resistor conectado (corte de bobina) x 5
10. Conveniente la fregona manejar con junta flexible plástico

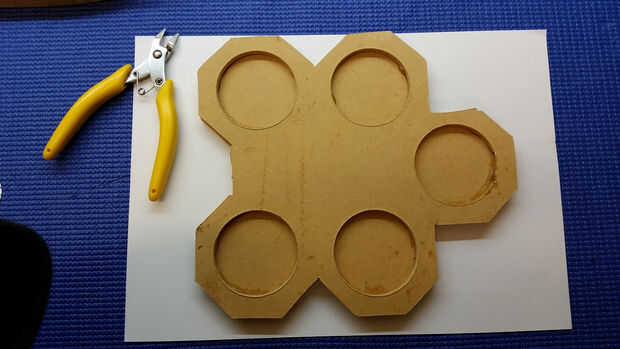

11. Madera MDF 6mm de espesor, 2 piezas 22 x 23 cm

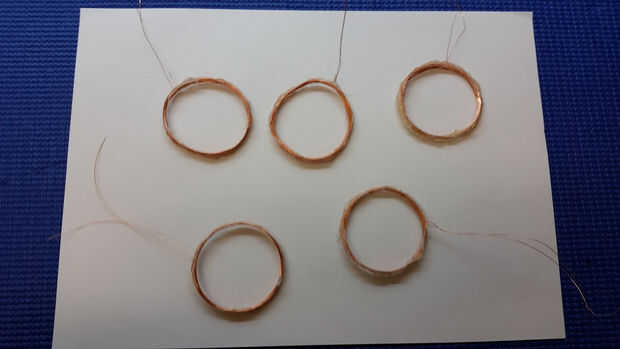

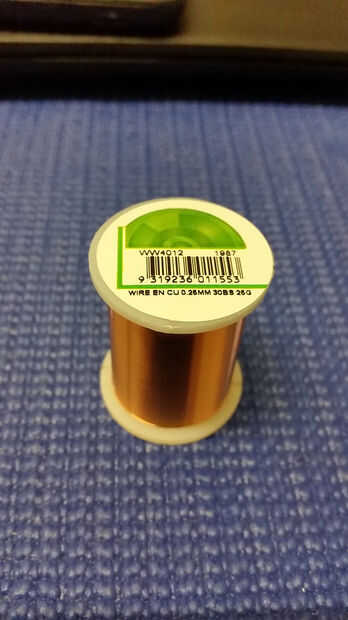

12. Cobre alambre 0,26 mm aprox. 25m de longitud (5 bobinas with40 vueltas con un radio de 20mm)
13. Pelotas de Ping Pong x 3
14. Lámina de plástico A4 Color azul (usado de archivo del documento procedente de un almacén)
15. Pegamento de epoxy de la resina de la parte dos (5min preferiblemente)
16. Solo núcleo 2-3mm blindado cable aprox 30cm de longitud
17. Montaje de Vero entradas x 20 (picos de metal pequeño que hacen fácil conectar cables a tablero de Vero)

Herramientas necesarias

1. Soldadura de hierro
2. De la soldadura
3. Sierra de calar adecuada cortar madera MDF de 6mm
4. Alicates y cortadores
5. taladro de 50mm
6. Pistola de pegamento caliente
7. Taladro eléctrico
8. Cuchillo del cortador de la caja
