Paso 3: Construir y probar el circuito

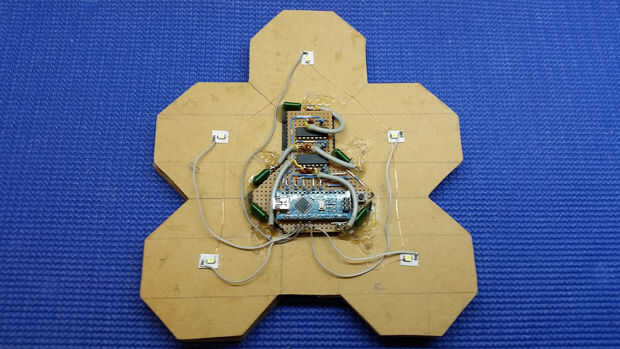

La forma inusual de la placa de circuito fue un intento de mantener el circuito central al dispositivo para evitar interferencias con las bobinas de búsqueda.

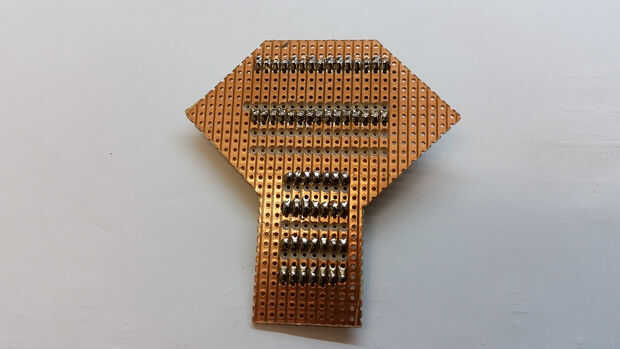

- Utilizar la plantilla creada anteriormente para marcar el Consejo de Vero a la forma requerida.

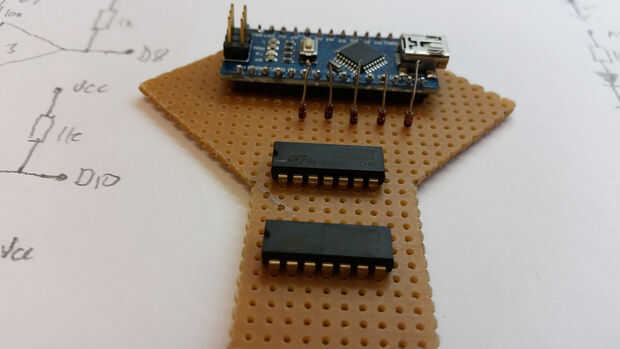

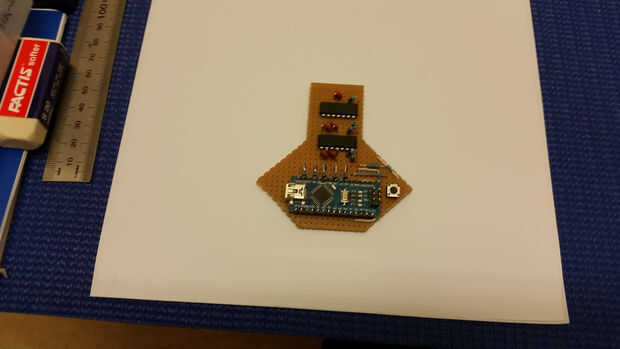

- Montar primero los dispositivos Arduino y LM339 y utilizarlos para colocar los componentes así que usted puede perforar hacia fuera de la Junta de vero según el cuadro adjunto. La soldadura en los dispositivos de Arduino y LM339.
- Los resistores y los condensadores donde el agregado junto con cable en espiral para mejorar la estabilidad.

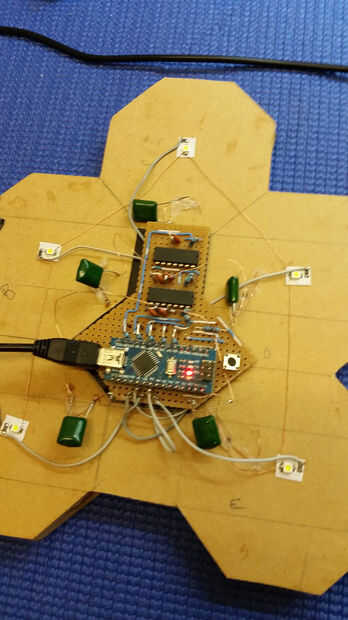

- Montara el 0.1uf condensadores directamente en el MDF como eran bastante voluminosos y necesarios para conectarlo directamente a los bucles de alambre de cobre. El cable blindado se corta a la longitud, conectado a tierra en un extremo (no tanto!) y luego conectado a lo PCB a través de un pin de Vero. (Ver primer plano del circuito)
- Hay un botón de calibración en pin D2 de Arduino que restablece el umbral para cada bobina para efecto de las variaciones de construcción puede ser a cero hacia fuera.
Prueba de la unidad

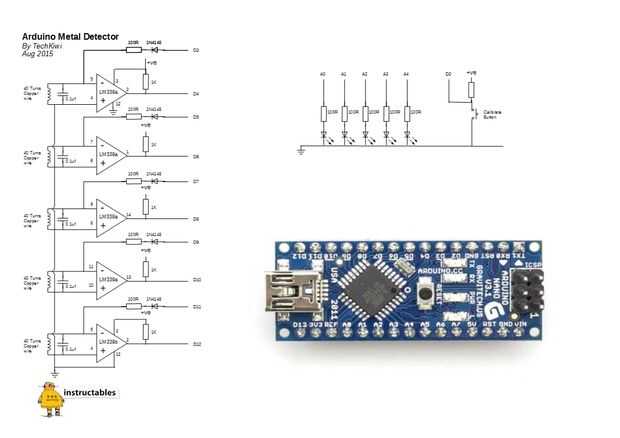

- Incluida es una imagen del diagrama del circuito junto con el código de Arduino para la unidad de la prueba.
- Añadir el código para el Arduino. Retire el cable USB de Arduino (importante como batería de 9v + USB se recalentará unidad)
- Conecte una batería de 9v (pin Vin en Arduino) y observar que la unidad ha puesto en marcha ok (Arduino luces intermitentes)
- Coloque el cabezal en algún lugar de metal. Pulse el botón calibrate. Cada LED debe encenderse como calibra cada una de las bobinas de 5.
- Movimiento metal cerca de la bobina de búsqueda y debe encenderse el LED asociado.
- Si esto no ocurre, revise tu circuito para ver que todo está construido correctamente.
