Paso 2: Diseño eléctrico
Energía
El sistema entero es alimentado desde una fuente de 9V proporcionada por seis pilas AA. Energía para toda la unidad es encendida mediante un interruptor de palanca mini e indica con un solo LED verde que se alimenta a través de un resistor limitador actual de 1K. Un carril adicional de 5V es creado por una batería Eliminator circuito Universal (también conocido como un regulador de conmutación), que proporciona la energía para los LEDs de DotStar y el tablero de Edison (via USB). La fuente 1V8 es de pin de arranque mini de Edison.

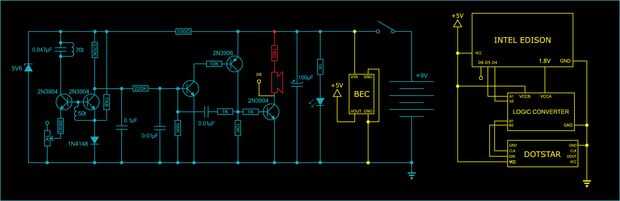

Circuito principal (Azul)
El metal real detección de circuito es una versión ligeramente modificada de este circuito. He intercambiado hacia fuera los transistores y retocado algunos de los valores de resistencia. Si desea que sólo construir un iluminado detector, puede ignorar los elementos amarillo del esquema, pero asegúrese de agregar en el altavoz y su resistencia (resaltado en rojo).
Circuito secundario (Amarillo)
Normalmente, el metal detectar circuito modulan la base del transistor para conducir un altavoz pequeño. En lugar de la salida de audio, he decidido añadir información visual detectando cuando el transistor se baja. La salida del circuito principal es detectada por uno de los pines digitales de Edison como una interrupción de caídas (todos los pines de Edison son capaces de interrumpir). Por lo tanto, cuando el circuito está reaccionando a la presencia de un objeto conductor por debajo de las bobinas, entonces Edison puede interpretar adecuadamente estas señales. Para la retroalimentación visual, opté por usar una tira de LEDs RGB de DotStar, que puede ser rápidamente configurado y controlado mediante dos pasadores de SPI-como manera. El DotStars necesita 5V lógica sobre los pivotes de reloj y datos, usé un convertidor nivel simplemente lógica entre los LEDs y el Edison (usando lógica 1V8).
