Detector de metales (4 / 9 paso)

Paso 4: Montaje eléctrico: bobinas

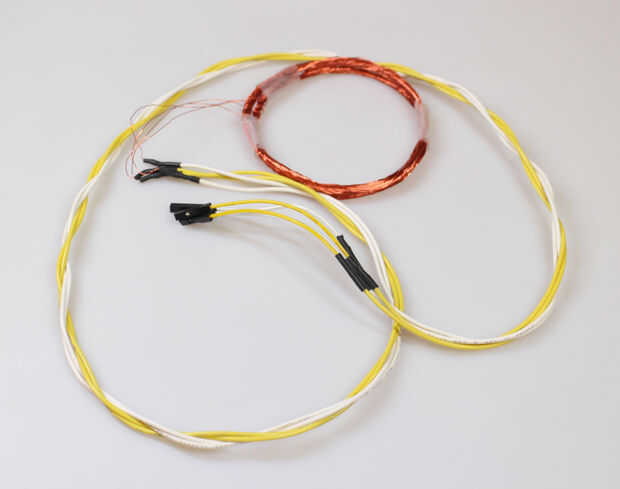

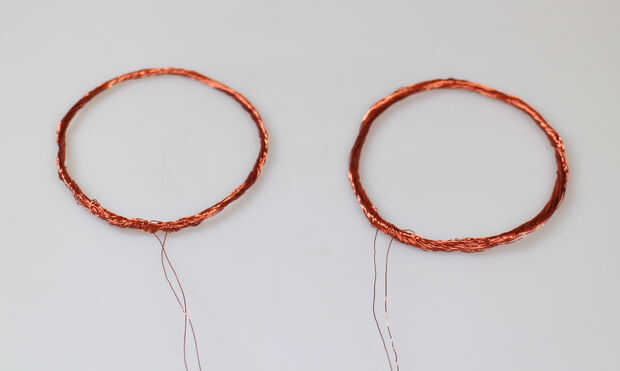

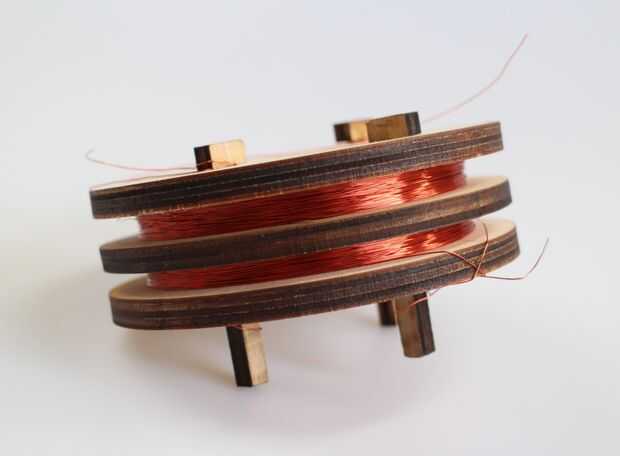

Incluido en los. Archivos SVG son caminos de cortar los discos para las bobinas de la bobina. Los discos están alineados con las clavijas de madera que encajan en las ranuras en el centro a juego. Las bobinas se cuerda de cable de esmalte de calibre 30 y 70 mm de diámetro. Bobinas una es 50 vueltas y el otro es de 70. Después de enrollar las bobinas, había soldado cables Rúbrica femenina que extendido por unos pies para sujetar a los encabezados en el protoboard. Luego son grabadas las bobinas uno encima del otro.
