Paso 5: Diseño mecánico
Cuerpo principal

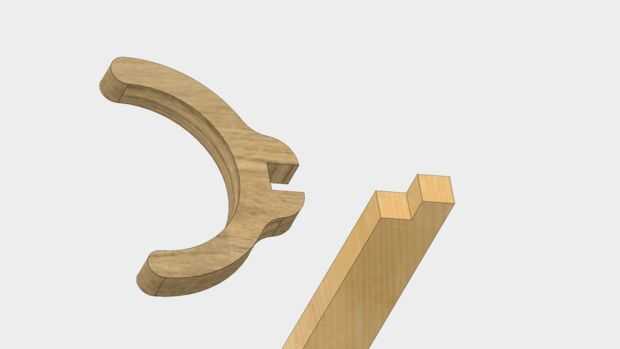

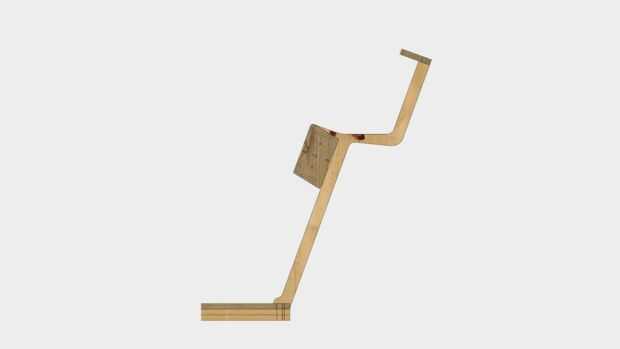

El cuerpo principal consta de piezas que se enclavijan de 3/4" madera contrachapada con apoyabrazos, cubremanos, montaje de una caja de control y un marco para la bobina. Aunque he utilizado madera contrachapada, fácilmente podría construir un cuerpo de PVC. Sólo asegúrese de que el marco de la bobina no contiene ningún material conductor.
Caja de control

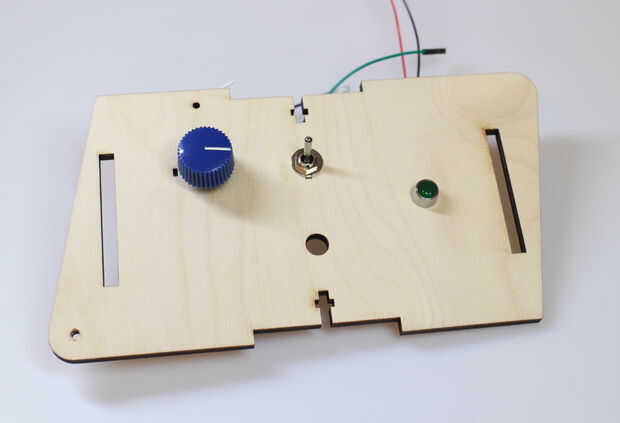

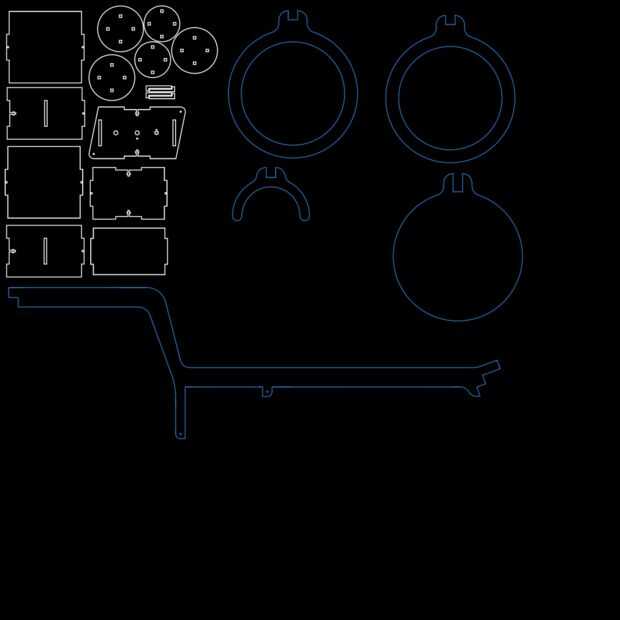

Diseñé el control para ser laser-corte de madera contrachapada de 1/4". La caja de control contiene el paquete de baterías, Edison, circuito de protoboard. También sirve como un robusto punto de interruptor de corriente, potenciómetro y LED de montaje. Yo he conectado los trazados vectoriales como un. SVG arriba. También se haría un plástico simple "cuadro de proyecto" para un recinto de caja de gran control!
