Paso 7: Marco de montaje: la caja de Control

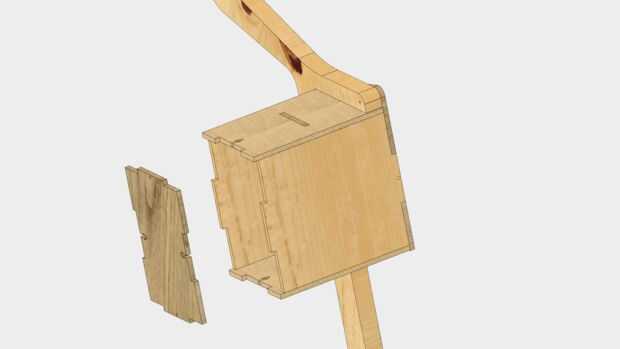

La caja de control alberga la electrónica y proporciona una placa de montaje sólido para los controles externos.

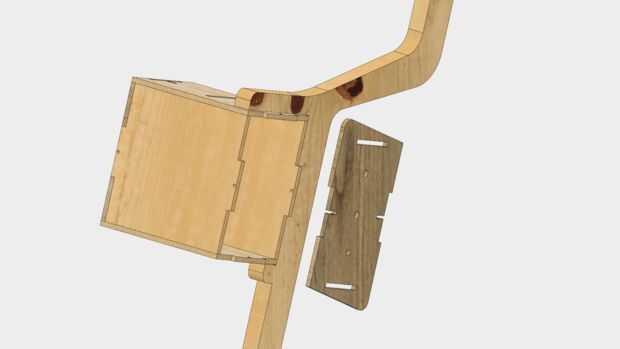

Placa base - se fija mediante tornillos 4-40 cuatro hacia atrás

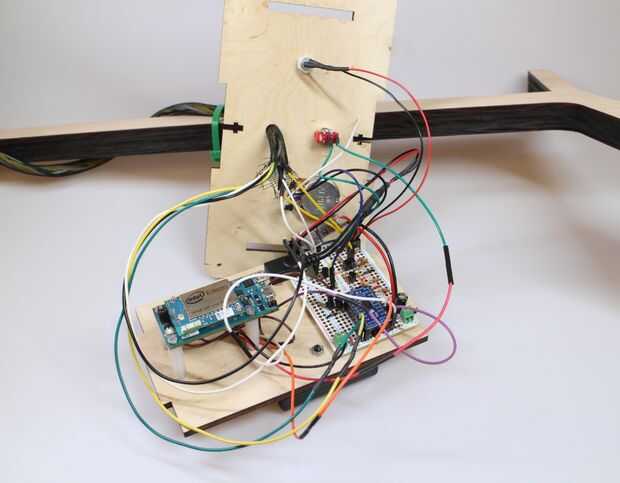

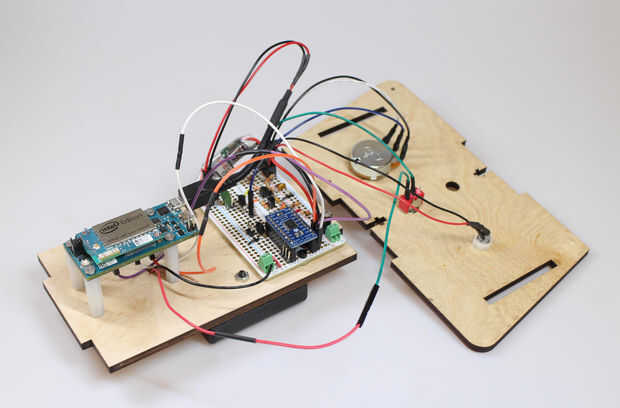

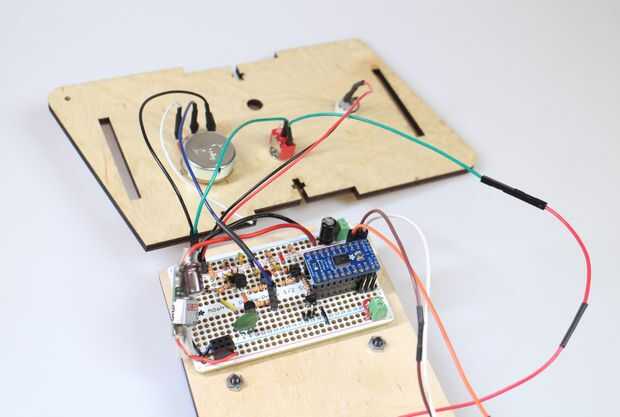

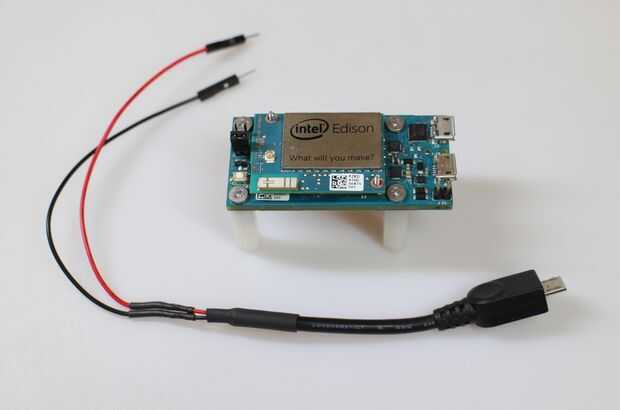

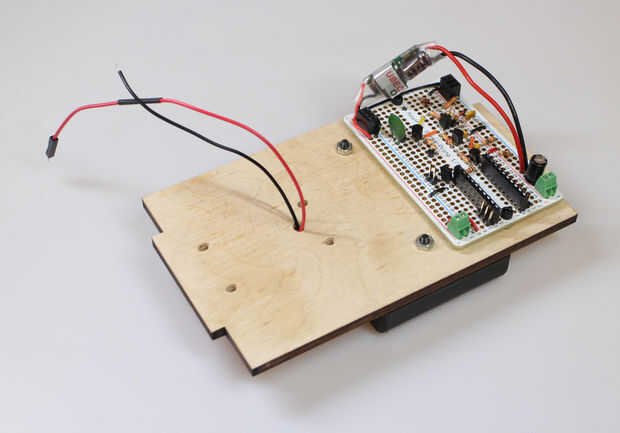

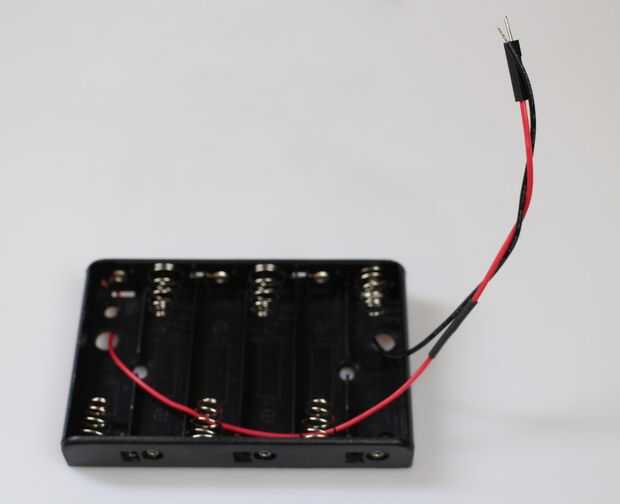

Midplate - proporciona un punto de montaje para la Edison, batería y protoboard. El Edison se conecta mediante cuatro separadores de 1" y se sujeta con ocho tornillos 4-40. La batería se conecta a la parte inferior del midplate y se sujeta con dos tornillos 4-40 y tuercas correspondientes. El protoboard monta dos tornillos 4-40 y cuatro tuercas correspondientes (dos en la parte inferior) y dos por debajo el midplate.

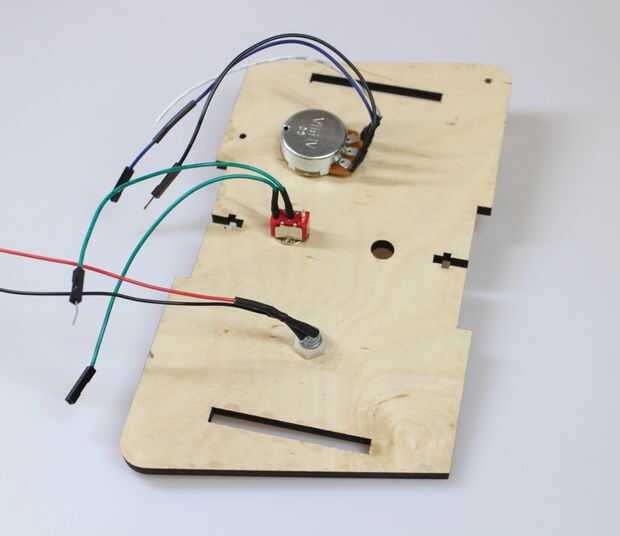

Placa frontal - tiene agujeros de montaje para el potenciómetro LED y PowerSwitch para; estos componentes pop en su lugar y se aseguran con sus correspondientes tuercas. Los cables para el DotStar tira y bobinas deben ser alimentados a través del agujero en la placa frontal antes del montaje.
