Detector de movimiento Arduino + hacer inalámbrico + teléfono de llamada cuando detecta movimiento (2 / 10 paso)

Paso 2: Parte 1: configuración del Hardware

Algunos cables de puente del gancho agarrador y conectar la tierra y 5V a los buses de energía.

Utilice la hembra a macho cables para conectar su sensor de movimiento PIR a la protoboard.

Después de eso tenemos que conectarlos.

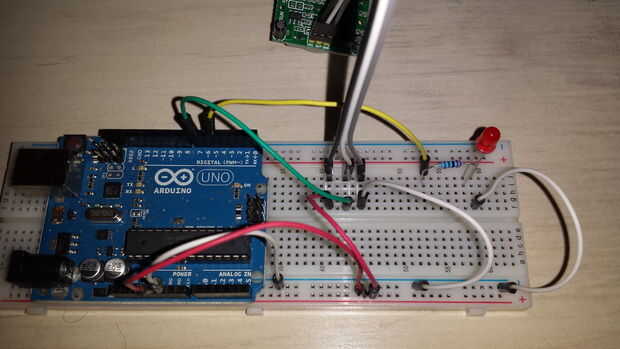

Primero conecte el sensor de PIR a los buses de energía como se ve en la foto. Después de que tome otro cable y conecte el sensor de PIR a un Pin Digital de su elección, para mi proyecto utilizaré Digital Pin 7.

Ahora es el momento para conectar nuestro LED en la placa y a través de la resistencia de la Digital Pin 5 como se ve en la foto. Creo que no necesito explicar por otra parte, pero si alguien necesita ayuda con gusto ayudaría.

Es toda la configuración de hardware que se necesita para la 1ª parte de este proyecto.

Vamos a llegar al código ahora...
