Paso 5: Parte 2: configuración del Hardware
Antes de empezar con el programa de instalación necesita descargar VirtualWire biblioteca desde el enlace.
Para instalar la biblioteca, sólo colóquela en las bibliotecas / carpeta de la carpeta de Arduino, para mí su C:\Program Files (x86) \Arduino\libraries.
Así que vamos a comenzar a relacionarte.

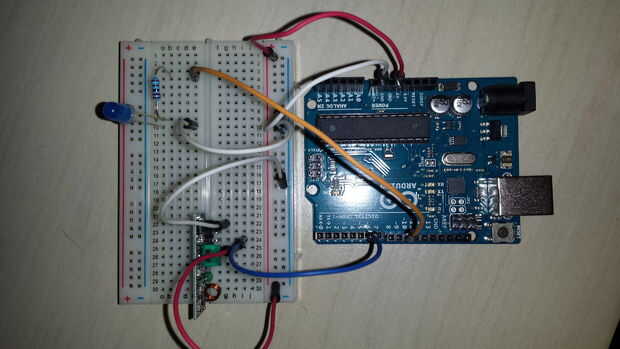

En primer lugar permite empezar con arduino utilizando el receptor.
Conectar el led como que en la primera parte (para esta parte lo tengo en Digital Pin 10)
Comprobar que la tierra / datos / VCC del receptor y por consiguiente en los buses de alimentación y los datos a Digital Pin 6.
No olvide conectar el arduino con los buses de energía.

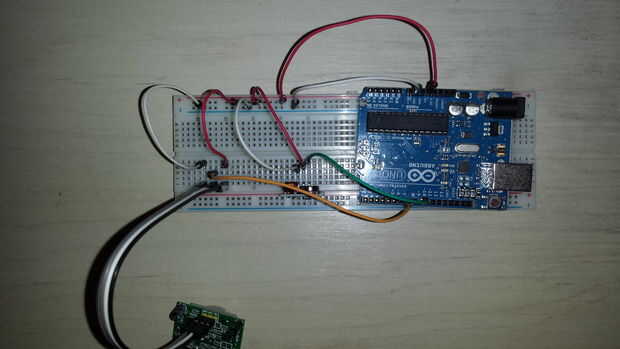

Ahora concentrémonos en el transmisor.
Como ya Conecte arduino con los autobuses de energía de la protoboard.
Ahora Conecte el transmisor y el sensor de movimiento (con la hembra a macho cables) a la placa.
Como se puede ver en las fotos tengo la salida del sensor de movimiento conectado al Pin Digital 7 y los datos del transmisor Digital Pin 9.
Eso es todo. Acabaste de conexión para la 2ª parte.
Codificación de tiempo...
