Paso 8: Parte 3: configuración del Hardware
Algunos cables de puente del gancho agarrador y conectar la tierra y 5V a los buses de energía.
Utilice la hembra a macho cables para conectar su sensor de movimiento PIR a la protoboard.
Primero conecte el sensor de PIR a los buses de energía como se ve en la foto.

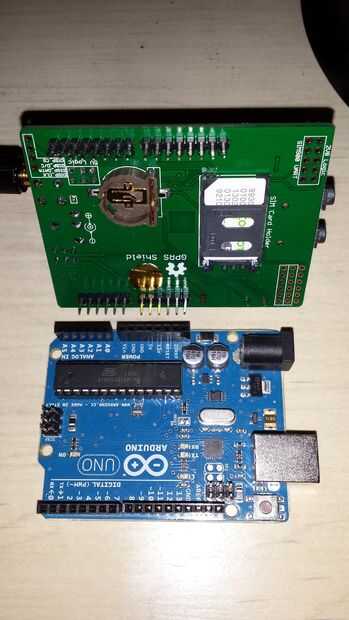

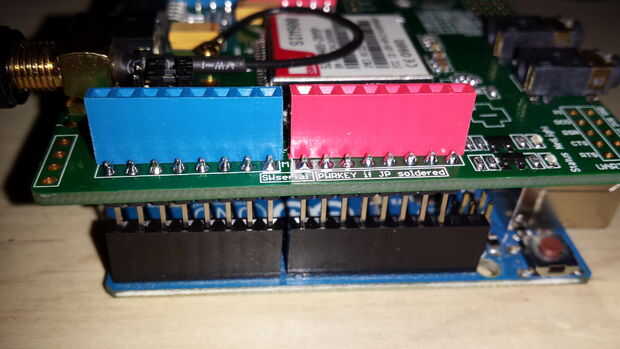

Antes de empezar cualquier conexión con Arduino necesitaremos poner la tarjeta SIM en el escudo GSM y el escudo GSM en la placa Arduino.
Después de que echar un cable y conecta el sensor de PIR a un Pin Digital de su elección, para mi proyecto utilizaré Digital Pin 7.

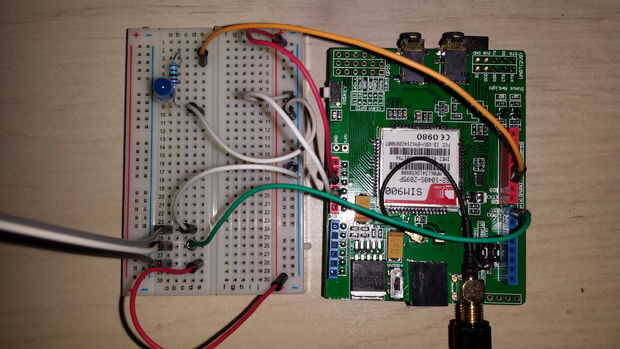

Ahora es el momento para conectar nuestro LED en la placa y a través de la resistencia a 10 Pin Digital como se ve en la foto.
Creo que no necesito explicar por otra parte, pero si alguien necesita ayuda con gusto ayudaría.
Es el final del hardware para esta parte y este proyecto.
Vamos a llegar al código ahora...
