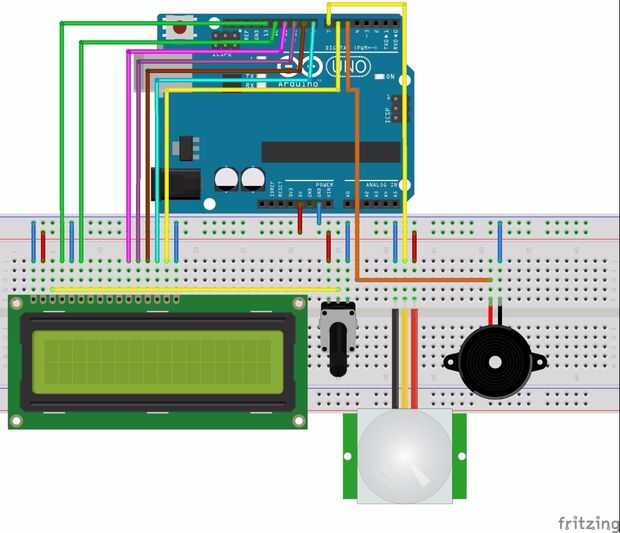

Paso 2: Las conexiones del circuito
La pantalla LCD:
Pin 1: A tierra
Pin 2: A + 5
PIN 3: Al Pin medio de la resistencia Variable
Pin 4: Al Pin Arduino Digital 13
Pin 5: A tierra
PIN 6: Al Pin Arduino Digital 12
PIN 7: X
Pin 8: X
PIN 9: X
PIN 10: X
PIN 11: Arduino digital Pin 11 ~
Pin 12: Arduino digital Pin 10 ~
PIN 13: Arduino digital Pin 9 ~
PIN 14: Al Pin Arduino Digital 8
PIN 15: Arduino digital Pin 6 ~
Pin 16: tierra
La resistencia Variable:
Eje más derecho a + 5
Más izquierda Pin a tierra
El Sensor PIR:
GND a tierra
VCC a + 5
Hacia fuera a Arduino Digital Pin 7
El timbre:
Negativa a tierra
Positivo a Arduino Digital Pin 6 ~
