Paso 3: Arduino nano y sensor PIR con estado pin cambian modo de votación (mayor consumo)
Antes de ir a concepto de interrupción y modo de sueño profundo de ahorro de energía, brevemente entendamos consumo usando bosquejo de Pin estado cambio electoral.

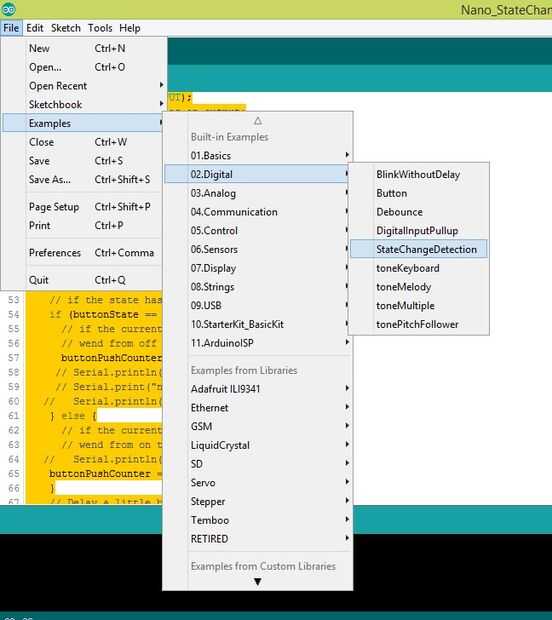

Tengo un poco, modificar el bosquejo estándar disponible en la sección de ejemplos, se adjunta croquis .ino archivo.
En este bosquejo, nosotros estamos continuamente comprobando/sondeo el D2 de la clavija de entrada para que la salida de PIR sensor está conectado.
El arduino nunca pasa a modo sleep, ADCs están habilitadas, por lo tanto continuamente consume potencia máxima.
El consumo de corriente y potencia es como sigue-

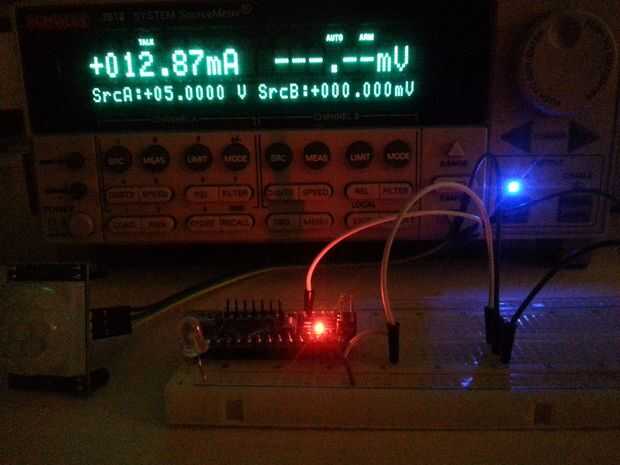

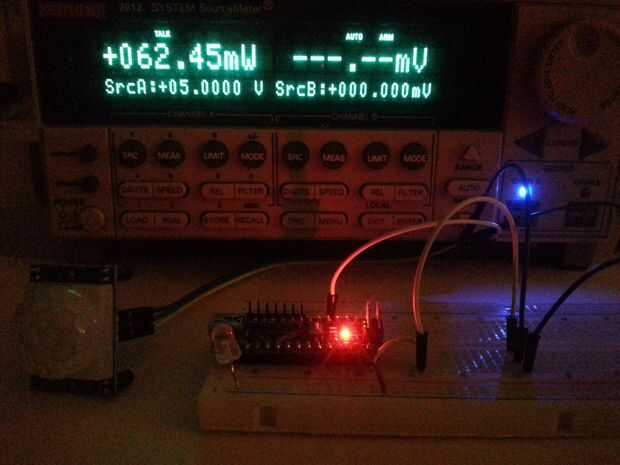

* No detectado movimiento por sensor PIR - exterior LED en pin D13 está apagado: - 12.87milliAmp / 62.45 mWatt

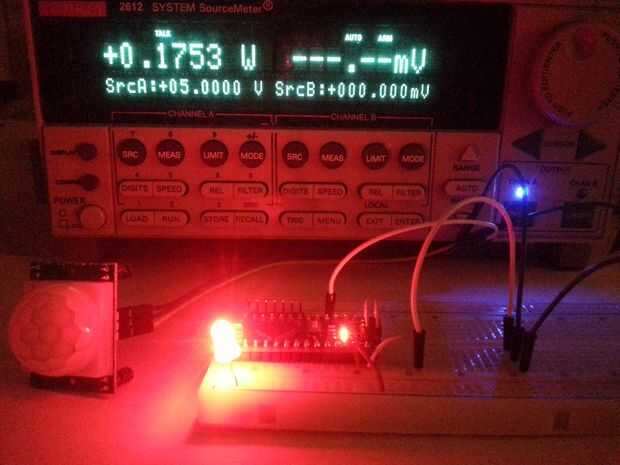

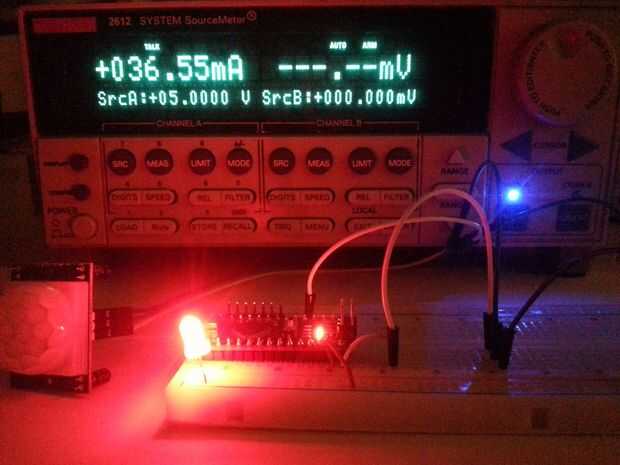

* Movimiento detectado por el sensor PIR - exterior LED en pin D13 es encendida: - 36.55 miliamperios / 175 mWatt
Teniendo en cuenta lo es continuamente en estado, no hay movimiento detectado,
Una batería de 9V típica considerando da 500mAh, será pasado por 500/12.87 = 38 horas
un típico tamaño AA dar alrededor de 2500mAh, será última para 2500/12.87 = 195 horas o 8 días
