Paso 5: Paso 5 Conecte ranger sonic para arduino
![]()
Se necesita un cable o soldadura tres alambres a la ranger sonic. Encontré este conector en mi cajón pero si no tienes uno, ir a una tienda de excedentes. Viejo CD-ROMs disponen de estos cables. Asegúrese de que obtener el pin correcto para la ranger sonic. Prueba con mulitmeter. He utilizado mi propio breakout Junta asi todas las señales están marcadas. Puesto que el cable es de 3 pines, tuve que alimentar 5V en el pin X en mi escudo. Salté el pin x a 5V. Si tienes un cable CD-ROM tiene 4 pines y puede cambiar pin órdenes fácilmente con el destornillador de joyero pequeño. La salida de la ranger sonic debe ir a canal 2 Y, que está conectado a 3 análogo de arduino.

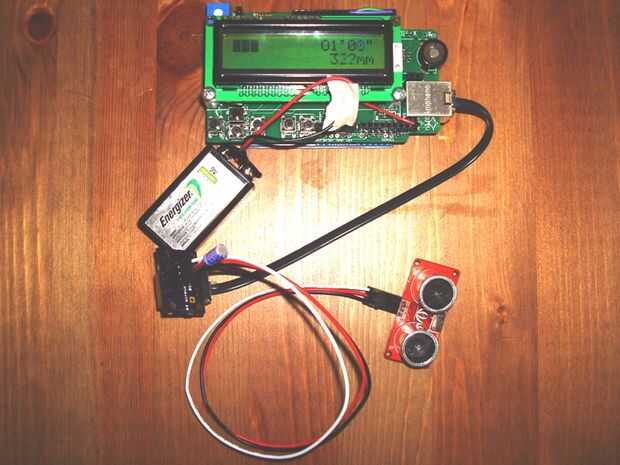

Pegar un condensador de 1uF (cilindro en el extremo izquierdo del hilo rojo-negro-blanco) entre 5V y GND para filtrar hacia fuera ruido. Confía en mí, esto no es opcional! Observe la polaridad de su casquillo.
