Paso 4: Paso 4-hacer los tapones del riel
![]()
![]()
![]()

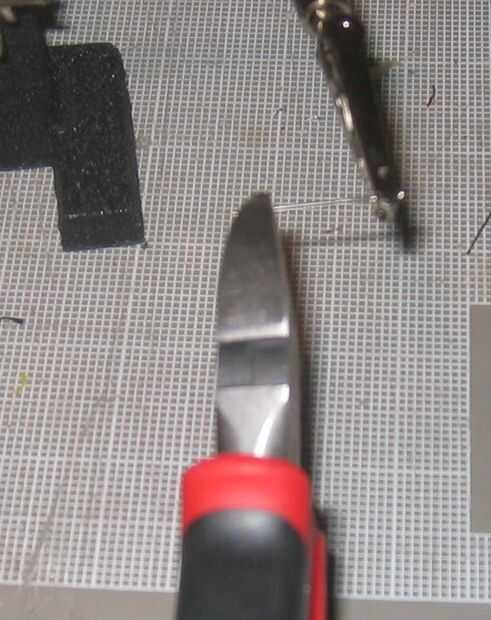

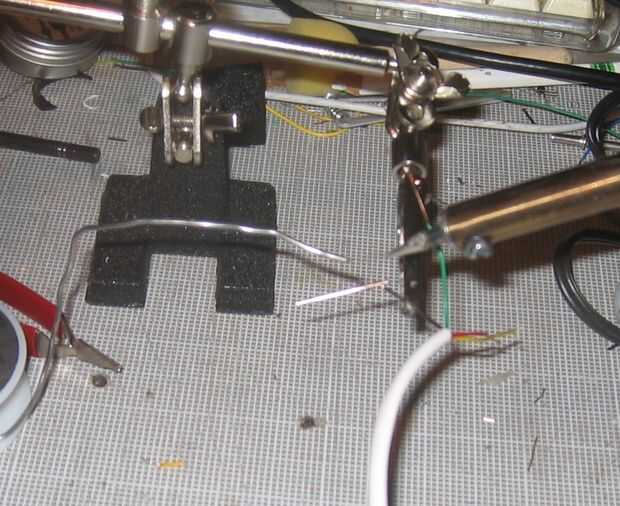

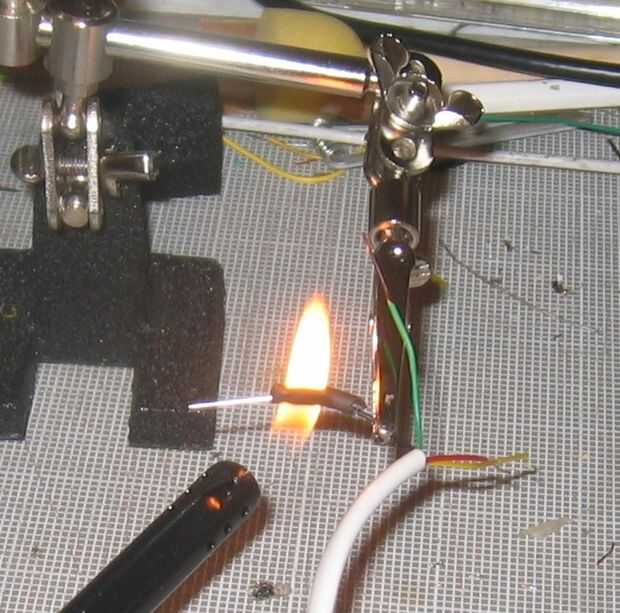

Carril los enchufes son una manera fácil de hacer casi cualquier componente electrónico con cables más fácil de usar con Arduino o protoboard. Se pueden utilizar pernos de presión rail, pero una forma mucho más fácil que hacerlo implica el uso de costura regular palo-pins. #17 tamaño parecen funcionar mejor para mí. En primer lugar, cortar el extremo puntiagudo del perno (primera imagen de este paso.) A continuación, tira el conexión cable-sobre 3" fuera de la carcasa exterior y aproximadamente 1/2" de cada cable separado. El plomo del primer alambre alrededor de la "cabeza" del perno palillo de la bobina para que aproximadamente 1/4" del perno está envuelto en cable y soldarlos juntos (segunda imagen). A continuación, deslice una longitud de encogimiento de calor de tubos largo suficiente para cubrir la soldadura conjunta más aproximadamente 1/8" de extras para los alambre y 1/16 de pulgada extra para el lado de pin (no tiene que ser eso exacto, sólo mientras hay suficiente extra para agarrar y no tienes cualquier alambre que sobresale del tubo en el lado del perno) y reducirlo en su lugar (tercera imagen). Una vez se haya enfriado termo-retráctil, enderezar la articulación. Repita esto con cada uno de los cuatro cables.
Esto no es exactamente cómo comercial jumper cables se realizan, pero es un análogo cercano. He utilizado esta técnica en los motores servo enchufes, altavoces, un zócalo de lámpara de linterna y un cable USB (para hacer una muy conveniente regula + 5v fuente de alimentación de protoboard usando mi computadora o un cargador de teléfono celular).
