Paso 4: Alimentación de tubo salida RFDuino
A continuación, conectar el cátodo del tubo para el microcontrolador (en nuestro caso, el RFDuino).
Algunas notas:
- independientemente de la energía de la partícula de radiación entrante, el pulso de salida se verá el mismo

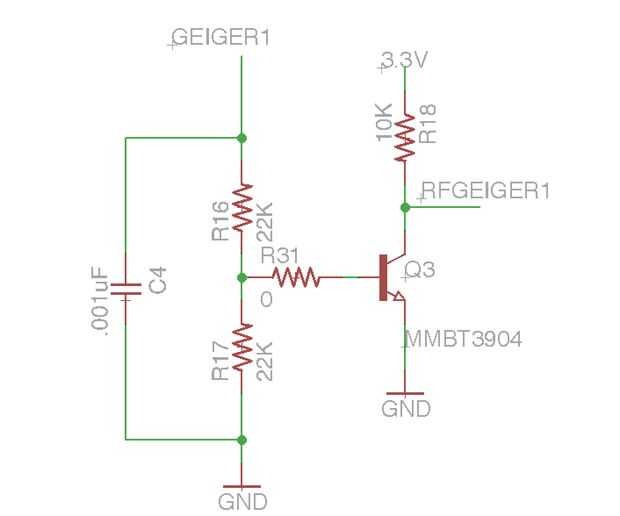

- el RFduino funciona con 3.3 voltios, mientras que la 555 requieren 5 voltios. Por lo tanto, se puede ver en el esquema completo que lo postee que utilicé un regulador de 3.3 voltios (cable con unos condensadores como indica la hoja de datos del regulador) para obtener la señal de 3.3 voltios necesarios. Has etiquetado esto como 3.3V, pero tal vez debería haber utilizado el símbolo de fuente del águila)
- R16 y R17 actúan como un divisor de tensión, determinar el umbral de salida que considere una señal. Se puede jugar con estos valores relación un poco, pero desde la señal de ruido en estos tubos es tan importante, que no creo que los valores se importan demasiado. R31 es limitación de la corriente, y C4 actúa como un condensador de derivación (disociación), reducción de ruido global
Cómo funciona:
Geiger1 está conectado al cátodo del tubo (la caída de 400 voltios se produce a través del tubo, por lo que este pedazo de circuito vuelve a estar bajo tensión). Cualquier momento ocurre una pequeña explosión actual a través del tubo (como consecuencia de las avalanchas se ha descrito anteriormente) Geiger1 lograr una tensión y provocar corriente fluir a través de R16/R31 y encender el transistor Q3. Cuando Q3 está activada, entonces RFGeiger1 baja, haciendo que el pin del puerto del micro-controlador para ir bajo.
