Paso 5: Conectar RFDuino
RFDuinos muy fácil de trabajar. Vienen en diferentes sabores, pero utilizar el componente de montaje superficial simple sin que ninguno de los escudos. Hay algunas librerías de Eagle flotando con la huella de RFDuino incluida (tratar aquí, por ejemplo)

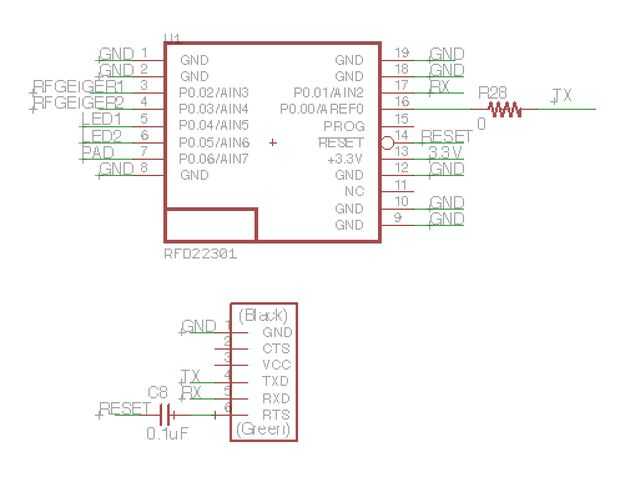

RFDuino muy fácil de programar en serie sin caer en efectivo en el escudo de la USB... todo lo que necesitas es una cabeza de alfiler FTDI y un FTDI Cable de USB. Entonces, usted puede conectar RESET para RTS (.1uF condensador en serie requiere) P0.00 a TX y P0.01 a RX, (TX y RX son 'transmitir' y 'recibir', utilizado para enviar y recibir datos del ordenador al chip). He elegido a mi dispositivo desde una fuente externa de energía, y así no he conectado a la clavija de alimentación del cable FTDI. Si en cambio desea poder del ordenador, puede conectar la clavija de alimentación a la línea de 5 voltios (no olvide que RFDuino funciona con 3, 3V por lo que necesita para asegurarse de que 5V el PC está regulada a 3.3V primero!).

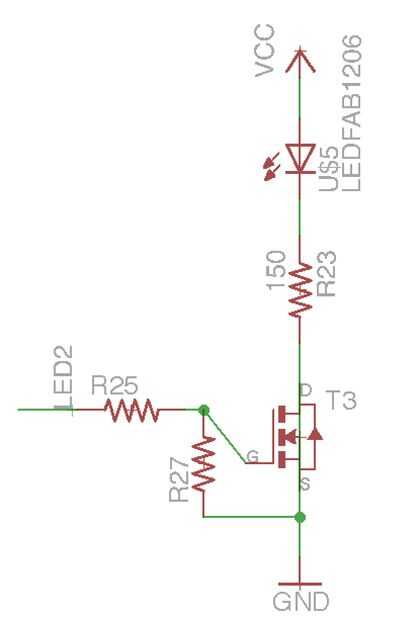

A continuación, conecte los terminales de RFDuino con la etiqueta 'Planta' a tierra, las 2 señales de tubo geiger a los pines del puerto, y ya se encuentra en una posición para programar tu RFDuino! (bueno, también conecté dos pines de puerto adicional a los LEDs, que son conducidas a través de MOSFETs. Valores de resistencia dependen de los LEDs que están trabajando).

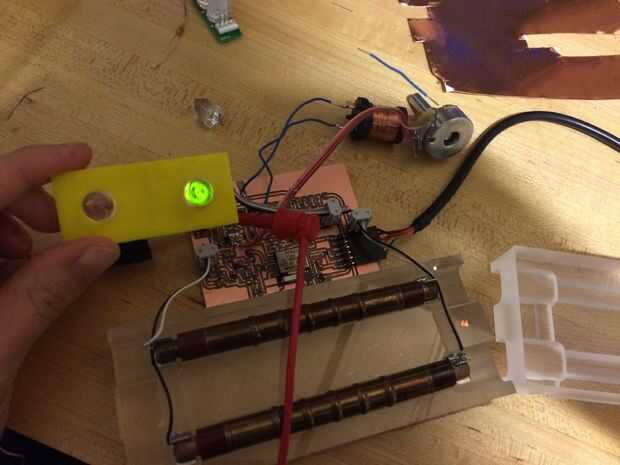

Nota de diseño: no hay ninguna razón en particular por qué usar MOSFETs para manejar LEDs y transistores 'normales' en otros lugares. Cualquiera puede ser utilizada para componentes... Recuerde que MOSFETs necesitan un voltaje mucho más alto en la puerta para encender, mientras que los transistores sólo necesitan una pequeña tensión (siempre base es de.65 voltios mayor que el emisor). En la imagen, puede ver uno de mi LED encendido para arriba, uno de los primeros éxitos que la LED :)
