Paso 2: prototipo!

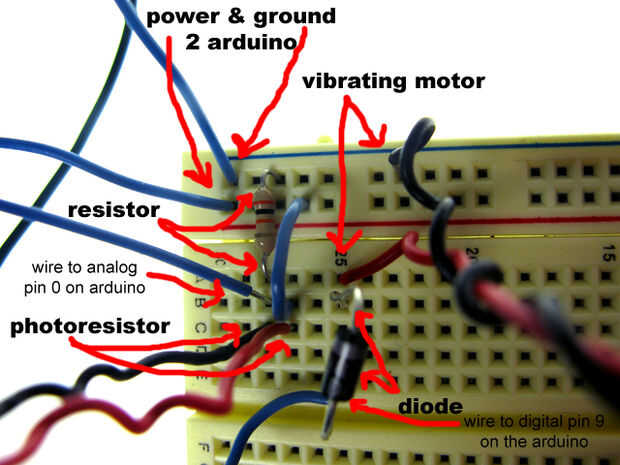

2. Conecte los cables al cable del protoboard-uno en el carril azul para tierra y uno en el carril rojo para poder. Conecte el cable de alimentación a la entrada de 5V de Diecimila Arduino y el cable de tierra a la entrada Gnd de Diecimila Arduino.
2. Conecte una resistencia de 10Kohm del carril del suelo al centro de la placa en la misma línea. luego conecte un cable en el orificio al lado al pin analógico 0 en su Arduino.
3. Conecte un cable desde la energía al centro de la placa.
4. soldadura de la fotorresistencia conduce a más cables para conectar a la placa (unos 4-5 pulgadas).
5. Conecte la fotorresistencia a tierra en el protoboard poniendo un cable al lado del cable va al pin analógico 0. luego conecte el otro cable al poder poniendo en el agujero junto al cable de alimentación conectado en el paso 3.
5. Conecte un cable desde la placa al pin digital 9 de Arduino.
6. a continuación conecte un diodo 1N4004 en el agujero junto a él y ponerlo para que el lado de la tierra (el lado con la raya gris) es opuesta que los cables.
7. lleva tu vibración del motor a más cables de prototipos de la soldadura.
8. Conecte uno de los cables del motor vibrante en el agujero al lado del diodo. Conecte el otro vibrante motor al carril de tierra.
9. una Arduino al ordenador mediante cable USB a la energía.
10. Escriba el código en la siguiente diapositiva en el entorno de programación Arduino 0012 .
