Paso 2: montaje
La Asamblea es bastante recta hacia adelante. Todas las conexiones son directas y no hay necesidad de componentes eléctricos como resistencias, condensadores y transistores. es de todo punto a punto!
La pantalla se comunicará con el Arduino a través de SPI. El sensor de luz se comunica vía I2C.
El sensor de rayos tiene la capacidad de utilizar el SPI o I2C. Después de alguna experimentación encontré que por algún motivo tener ambos conectados a través de SPI era problemática. La detección del relámpago no era confiable y había problemas de ruido entre la pantalla y el sensor de rayo. Cambiar el Sensor encima a I2C aclarado los problemas.

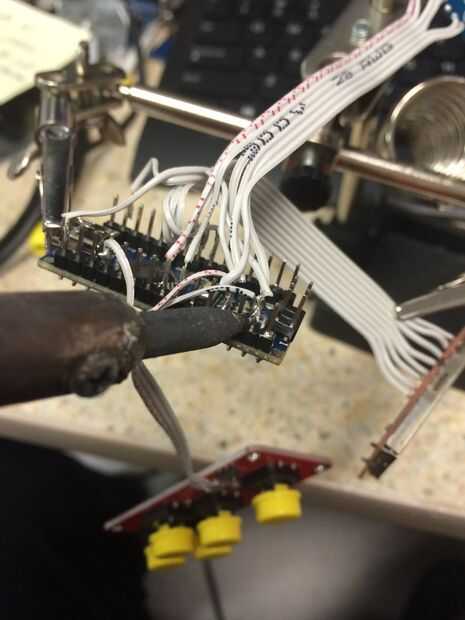

Mi circuito utiliza un Arduino Nano el I2C pines son SDA(A4) y SCL(A5)
(diferentes arduinos use alfileres diferentes. Ver tuya para saber de que)
Aquí están las conexiones...

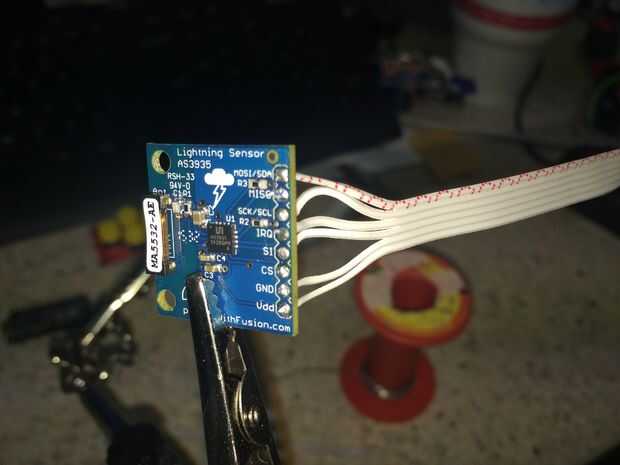

Detector de rayos
Arduino Nano---> AS3935 sensor
A4---> MOS/SDA
(MISO no utilizado)
A5---> SCK/SCL
D2---> IRQ
5V---> SI (este pins selecciona qué tipo de comunicación que utiliza el chip. (+ = I2C, SPI-=)
(CS no se utiliza)
GND---> Gnd
5V---> Vcc (alimentación)

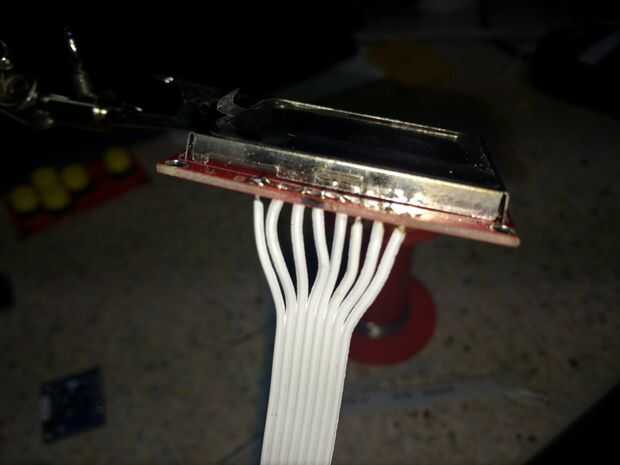

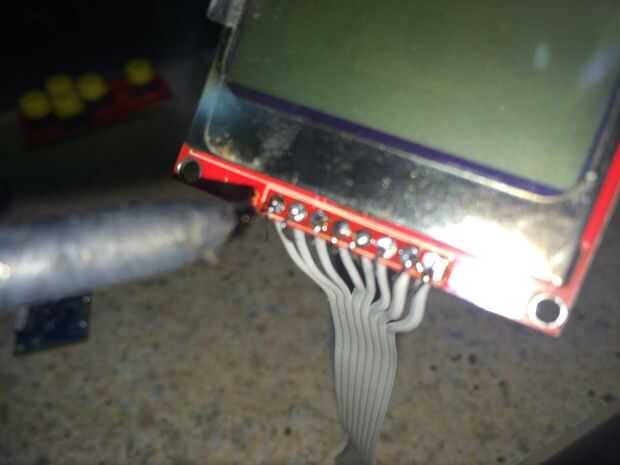

Pantalla del Nokia 5110
(Clavijas llevan la etiqueta en la parte posterior)
(Más amplio borde de plata es la parte superior de la pantalla)
Arduino Nano---> 5110 LCD
D4 -------------------------> RST
D5 -------------------------> CE
D8 ---------------------------> DC
D11---> DIN
D13---> CLK
5V --------------------------> VCC
D6---> luz (haciendo este pin baja se enciende la luz trasera)
Tierra---> GND

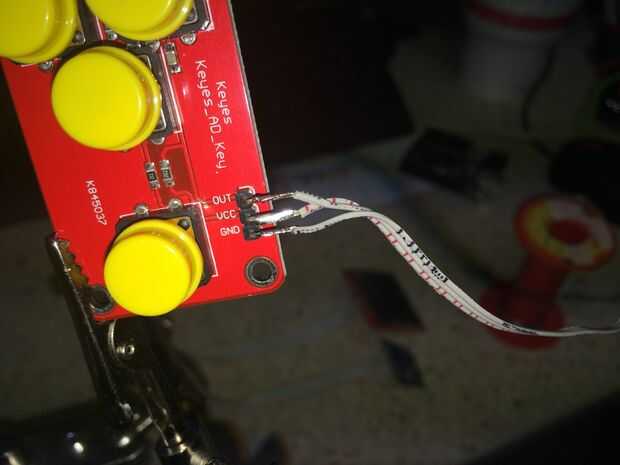

Panel de botones
Arduino Nano---> botones
Tierra---> GND
5V---> Vcc
A0---> a

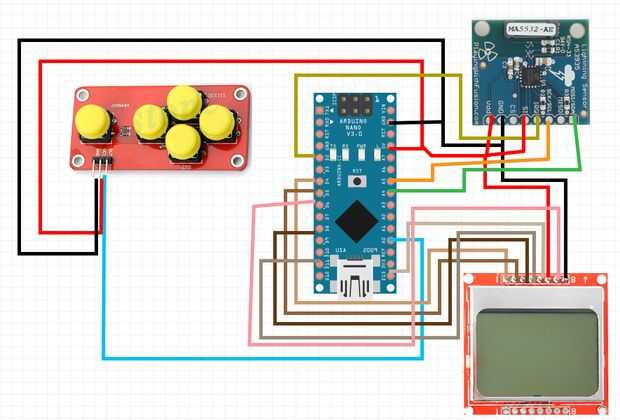

Son todas las conexiones de hardware. Referencia el pseudo esquema he incluido si usted necesita ayuda.
