Detector de RFID (1 / 7 paso)

Paso 1:

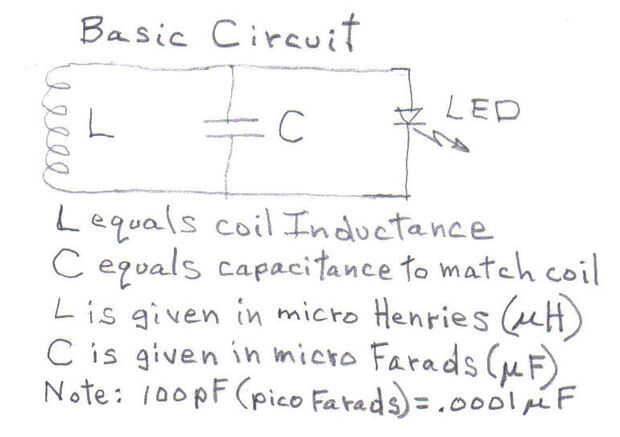

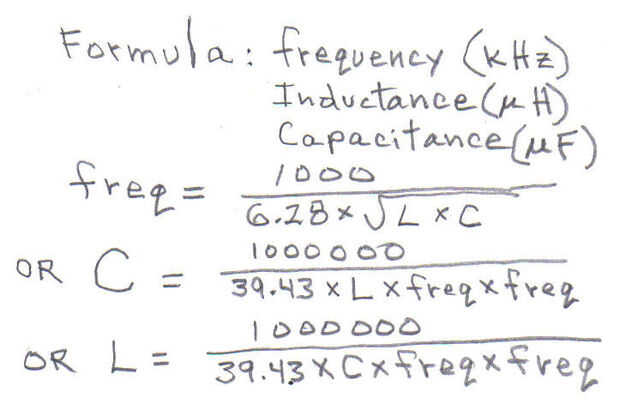

El autor del Instructable para los detectores de RFID que leí dice que su Detector de sólo trabajó en la frecuencia de 13.56 mHz (onda corta) pero no funcionaría para un Detector que opera a 1,25 kHz (banda de difusión de onda larga, por debajo de la AM).  Pero los lectores de 125 kHz son un estándar de la industria RFID que pasa a ser la frecuencia utilizada por el lector que he construido. Esto significa que mi detector de lector tiene que tener una combinación diferente de la antena y el condensador para trabajar. Ver fórmula esquemática y básica básica. Para calcular valores, escoger la fórmula necesaria, sustituir tus valores y cuidadosamente con una calculadora.

Lista de piezas:
Cerca de 40 pies de alambre fino, calibre 22 a 30 - he usado calibre 30 - Radio Shack
Un LED común - me ha gustado mucho el LED rojo - Radio Shack
Un condensador uF.005 o dos condensadores de disco de.01 uF conectados en serie - Radio Shack
Dos a cinco 100 pF condensadores de disco - Radio Shack
Cualquier tipo de forma o soporte que permite enrollar una bobina de diámetro de cuatro pulgadas
Radio tipo choza de protoboard o "prototipo" - (permite el ensayo y error)
Podría utilizarse algún tipo de circuito de pulcritud pero cableado directo simple
Acceso a un lector RFID para realizar las pruebas del detector de
Ningunas baterías requeridas como este Detector obtiene su poder de forma inalámbrica desde el lector RFID (je-je)
