Detector de RFID (2 / 7 paso)

Paso 2:

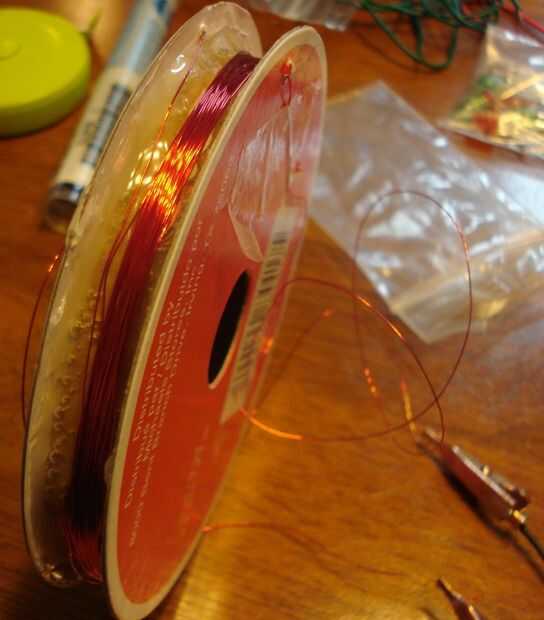

yo primero codificar herida mi bobina en una forma que era cerca de cuatro pulgadas de diámetro - estoy bastante seguro de que el diámetro puede variar más o menos una pulgada, mientras que "usar" los cuarenta pies de alambre, 30 calibre o más grueso.

Cuando terminé mi bobina de la bobina, la comparé con otras bobinas que tenía y determina la inductancia de mi recién herida espiral que unos 330 uH - (había esperado de un valor mucho más alto).

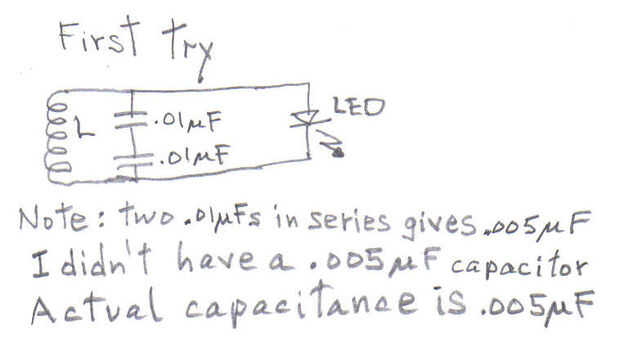

Le enchufamos 330 uH en la fórmula anterior y el resultado sugirió que necesitaba un.005 uF capacitor para que coincida con mi 330 uH la bobina para que la bobina - combinación de condensador sería "resonar" a 125 kHz, permitiendo poder suficiente para llegar a y el LED de la luz.

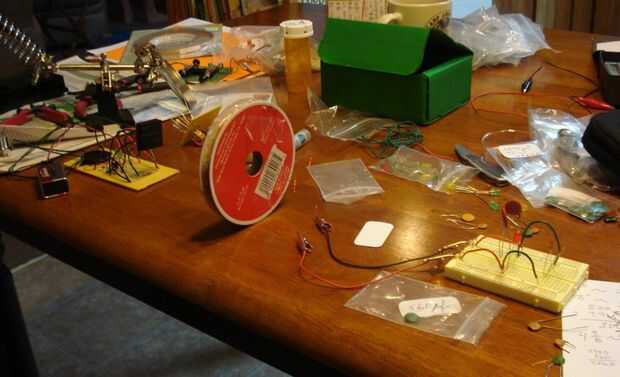

Antes de realizar cualquier soldadura, conecté todas las partes a un protoboard plástico del"," a veces llamadas un tablero de prototipo.
