Paso 3:
![]()
![]()

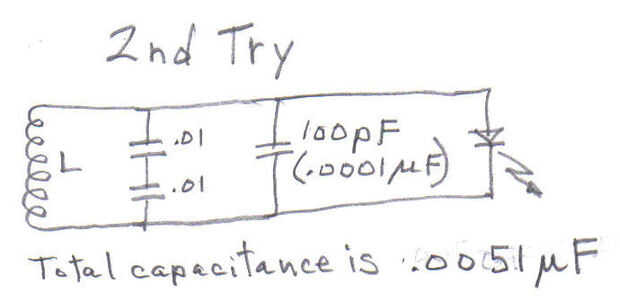

Después breadboarding la bobina, LED y dos.01 uF condensadores conectados en serie y luego conectado en paralelo con el LED (para dar una capacidad neta de.005 uF (5000 FP), enciende mi pequeño lector y cuando me mudé la bobina 4 pulgadas del lector, el LED comenzó a brillar. El LED brillado intensamente muy brillantemente cuando sostuve la bobina alrededor de media pulgada desde el lector. Luego agregar un capacitor de 100 pF (.0001 uF) en paralelo al circuito. Esto aumentó aún más la gama. Y entonces encontré que añadir aún otro pf 100 condensador (total de pF dos 100 condensadores) en paralelo con todo lo causó una mejora más en gama. Pero añadiendo un tercer condensador de 100 pf disminuyó a la gama. Así que con mi bobina, parecía 5200 pf de capacitancia era lo mejor para la bobina que tenía (ver 3ª prueba esquema).
Mi detector habría trabajado si simplemente había conectado hasta una capacitancia de.005 uF en paralelo con la bobina y LED pero la protoboard junto con unos cuantos condensadores extras me permitió hacer el detector llegar hasta cinco pulgadas en lugar de sólo cuatro pulgadas. Por esta razón un protoboard y algunos condensadores extras podrían ser útiles para emparejar la bobina que viento.
