Paso 1: Diagrama de bloques y componentes

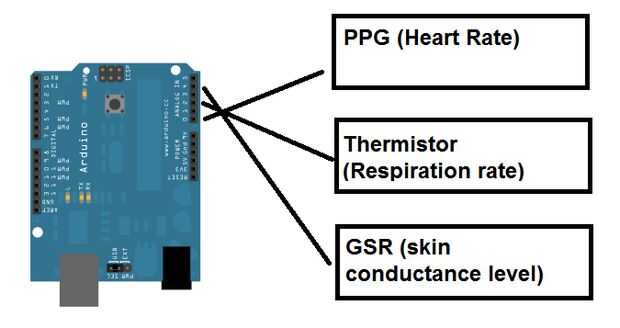

Diagrama de bloques:
Este detector de tensión consiste en tres diferentes bloques todos conectados a entradas analógicas 0-2 en un Arduino UNO (R3).
El circuito de fotopletismografía (PPG) comprueba el pulso del usuario.
El termistor, cuando se coloca justo debajo de la ventana de la nariz del usuario, determina la frecuencia respiratoria del usuario.
El circuito de respuesta de piel galvánica (GSR) determina el nivel de conductancia de piel del usuario - una medida libremente juntada con el sudor de condiciones estresantes.
Componentes:
Este proyecto consiste en algunos componentes estándar como:
- Arduino (1)
- OP-amps (varios)
- Diferentes resistencias y condensadores
- Alambre
- Baterías de 9V (2)
También implica algunas menos componentes estándar tales como:

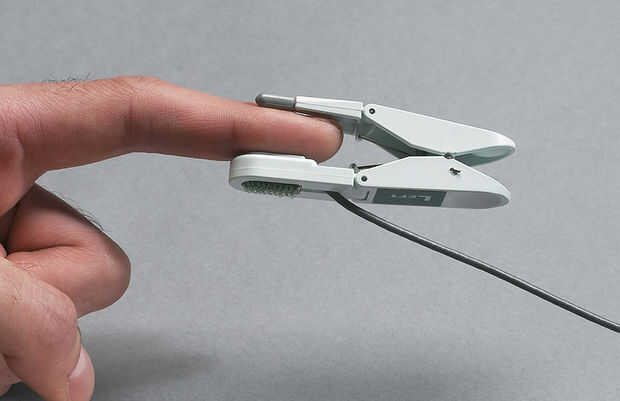

- Clips PPG (1)
- Un termistor (1)
- LTC1043 Switched Capacitor bloques (1)
- LT1167 Amplificadores de instrumentación (1)
- Orden de 8 de LTC1064-2 filtro de Butterworth (1)
BJT 2N3904 u otro transistor (1)
LM7805 y otro regulador de 5V (1)

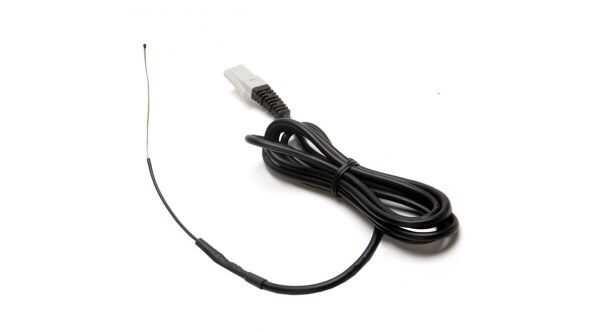

Las pilas de 9V son necesarias para el aislamiento eléctrico de pared, y el ICs inusuales son para el cuidado de acondicionamiento de señales necesario para hacer el trabajo PPG. Utilizamos un sensor de temperatura de piel Vernier para el termistor, pero cualquier modelo debe hacer.
