Detector de terremoto (2 / 13 paso)

Paso 2: Modificar el relé de 9V

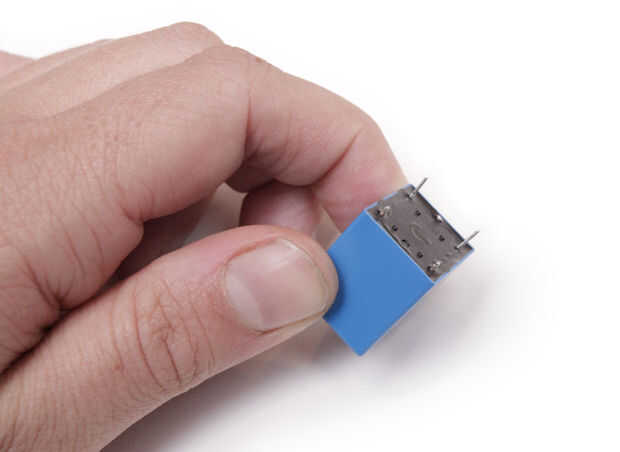

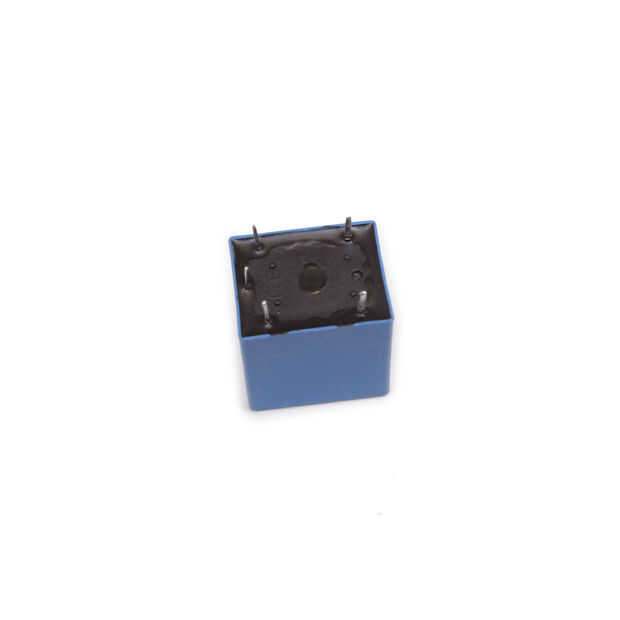

La única parte que necesita de la transmisión de 9v es la bobina del imán, el resto de los pines no son necesarios.

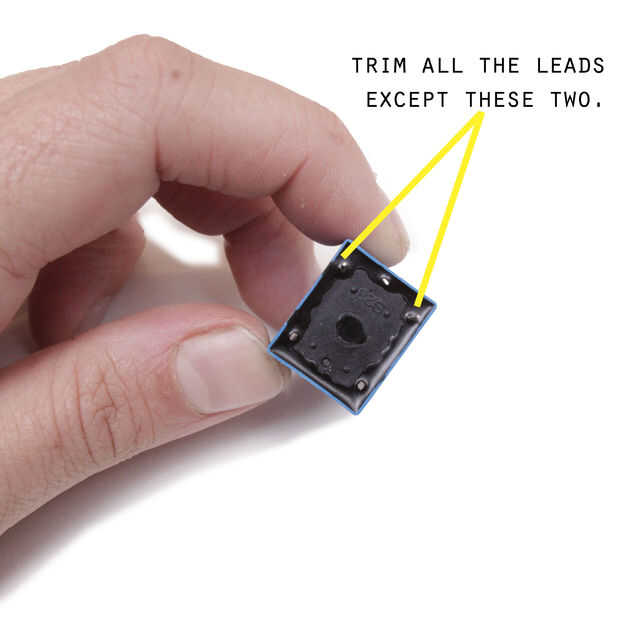

Había cortado todos los cables de relé excepto los que se adhieren a ambos extremos de la bobina. Luego soldar los cables de cada uno de los cables de la bobina.

El propósito de la bobina del imán en este circuito es detectar cuando el imán colgando de la botella pasa sobre él. El imán se balancea cuando la tierra se mueve, provocando el zumbador piezo para sonido y el LED para iluminar.
