Detector de terremoto (3 / 13 paso)

Paso 3: Crear un hogar para el relé de 9V.

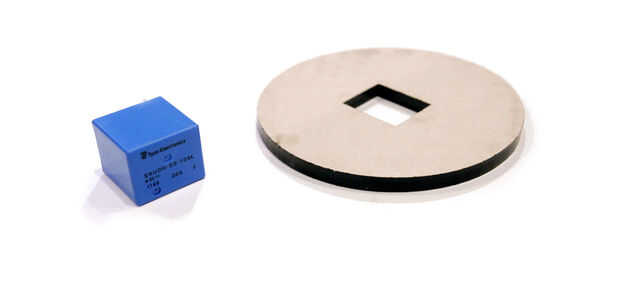

Uno de los muchos beneficios de usar un cortador láser está siendo capaz de hacer vivienda de precisión para su proyecto. Porque sabía que yo estaba usando un tubo de 3" de acrílico para colgar mi imán, sabía que podía hacer un 2,95" círculo con un rectángulo de tamaño relé corte de que casa perfectamente mi relevo en el centro del tubo.

Con CorelDraw, generan una serie de archivos de la caja y entonces utiliza. 3" espesor hojas de acrílico para hacer la caja.

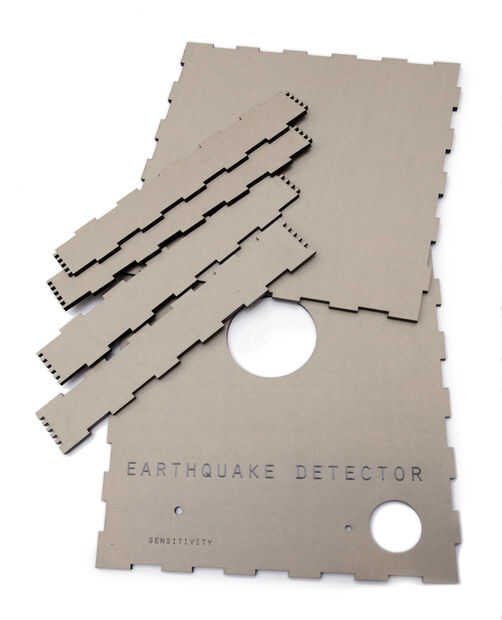

El archivo tiene 6 lados, con agujeros para el zumbador piezo, LED y el tubo de acrílico. Se adjunta a este paso el instructivo.

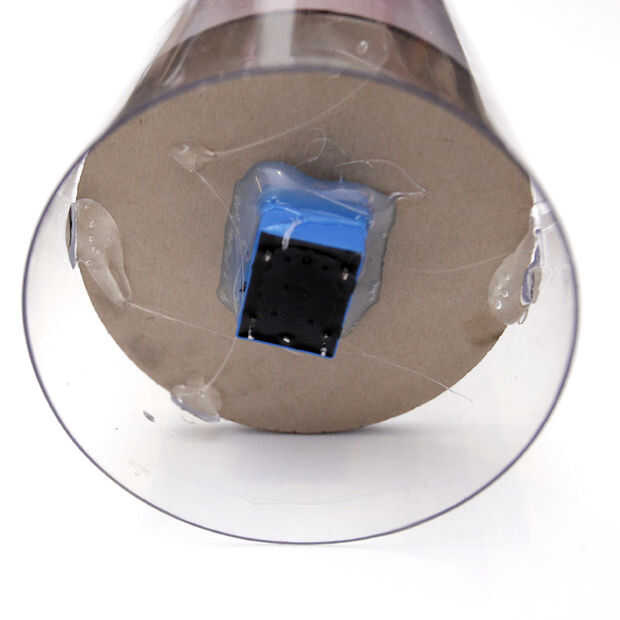

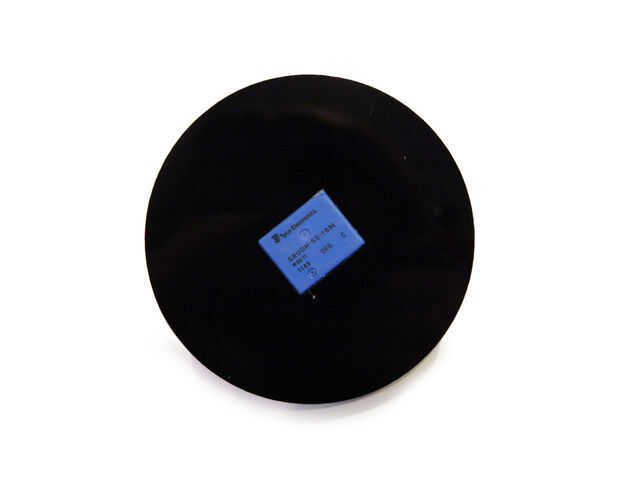

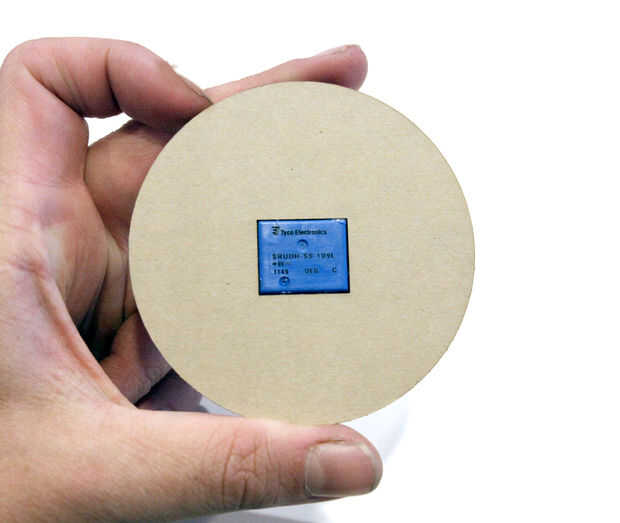

Después tuve mis partes cortadas por láser, pegué mi relé en su casa en la ronda, que más tarde se inserta en el tubo.

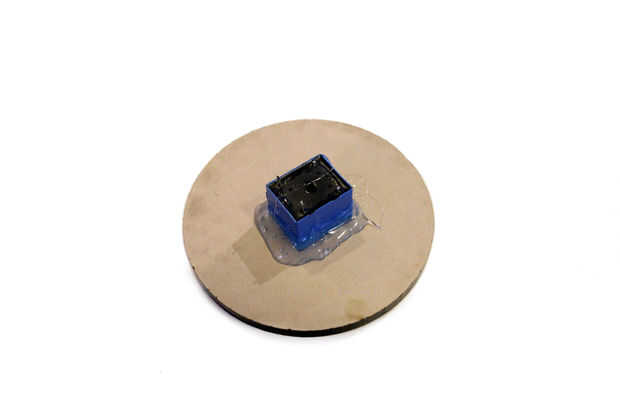

Había colocado el relé en su rincón, luego caliente-pegado en su lugar. Después de que fuera en su lugar, había soldado un cable desde cada uno de los conductores.
