Paso 10: multiplicador

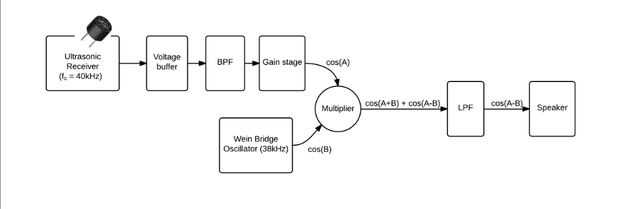

Recuerde que el producto de dos señales sinusoidales es una señal con una frecuencia de la suma y diferencia de las entradas, según cos(A)*cos(B)=1/2[cos(A+B) + cos(A-B)].
Entradas

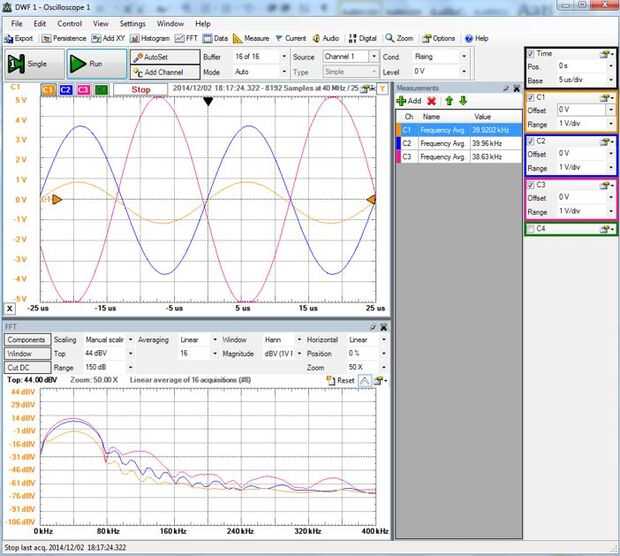

Dos señales: una del receptor después de la etapa de ganancia, otro del oscilador puente de Wein. Estas señales se muestran en la tercera imagen de arriba, como Ch2 y Ch3 respectivamente. CH1 es la entrada del receptor antes de la etapa de ganancia.
Salida

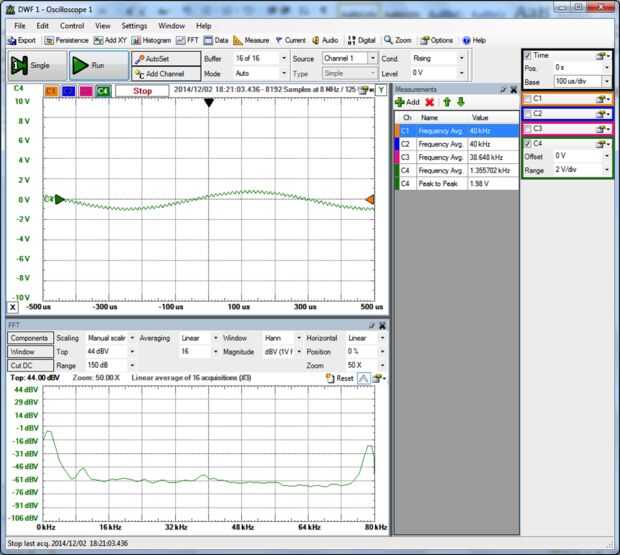

Idealmente se produce una forma de onda en la suma y diferencia de las dos frecuencias de entrada, pero a menudo el mezclador no deshacerse por completo de las señales que entrar en él. Así implementamos un LPF tras la salida de la mezcladora para ver la ventana de frecuencias que nos interesa. Mezcla una señal aproximadamente 38 de kHz con una señal de ultrasonido de 40kHz aproximadamente, llegamos a una señal de 2kHz y 78kHz además otro ruido, es decir, en 40 y 38kHz. Puede ver el resultado en la cuarta imagen de arriba. La cuarta imagen de arriba muestra la salida de la multiplicadora después que ha pasado por el filtro pasa baja. Todavía podemos ver el ruido en el 78, 38kHz y 40kHz, aunque ha sido atenuado por más de 20db.

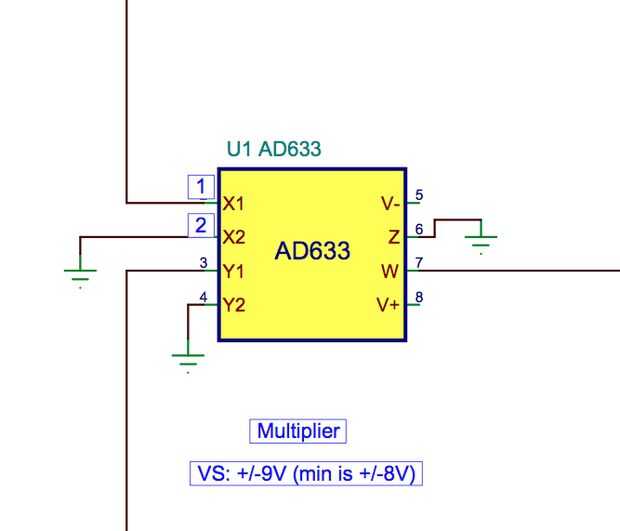

Punta: Asegúrese de conectar a tierra el pin de impedancia (pin 6 para AD633). La segunda imagen muestra los puertos de entrada y salidos marcados con notas.
