Paso 12: Transductor limitaciones y posibilidades
Limitaciones de ancho de banda de receptor de ultrasonido

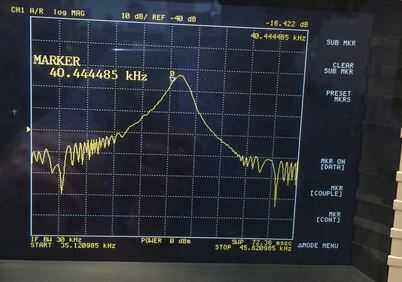

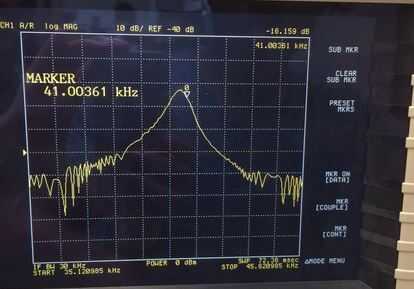

La actuación de nuestros transductores de ultrasonido fue el mayor factor limitante en qué fuentes ultrasónicas podríamos escuchar. Esto es porque los receptores tienen un ancho de banda de sólo 600Hz. Esto significa que sólo podemos recibir señales en la frecuencia central de ~ 40kKHz más o menos 300Hz sin mucha atenuación. Los dos gráficos anteriores muestran la medida la respuesta de frecuencia de nuestro transductor, hecho usando un analizador de red. 'Estropear' el ancho de banda se puede hacer poniendo un condensador en paralelo con el receptor del transductor. Hacerlo sólo agregó cerca de 100Hz para nosotros.
Un transductor ideal (o conjunto de transductores) tendría un ancho de banda de unos 20KHz, por lo que podríamos hacer una asignación analógica de la gama del ultrasonido para el rango de audición humano entero.
Circuito funciona como se espera para la gama más amplia de frecuencias

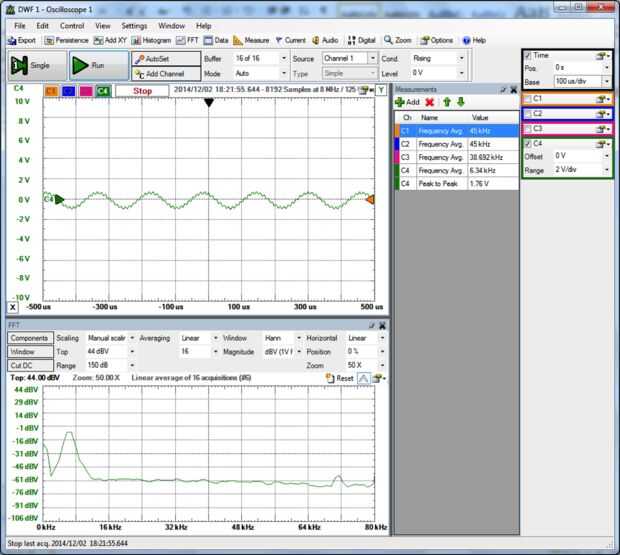

Para las pruebas, utilizamos el calibre de entrada para enviar una señal ultrasónica en lugar de uno recibido. El circuito se comportó correctamente para la gama de frecuencia de entrada diseñada para (35kHz y 45kHz) y más allá. Diagramas que muestran estos resultados están por encima. CH 4 es la salida para el altavoz Ch1 es del receptor, Ch2 la fuente ultrasónica recibida amplificada, es Ch3 es la señal del oscilador fijo. En todas estas parcelas Ch4 está en la diferencia de las frecuencias de Ch2 y Ch 3, y el espectro de ruido es el esperado, así. Mostrando que el circuito se comporta como esperamos, podemos estar seguros de que el factor limitante de qué señales ultrasónicas que podemos escuchar es el ancho de banda del receptor ultrasónico.
