Paso 6: Procesamiento de la señal recibida del ultrasonido

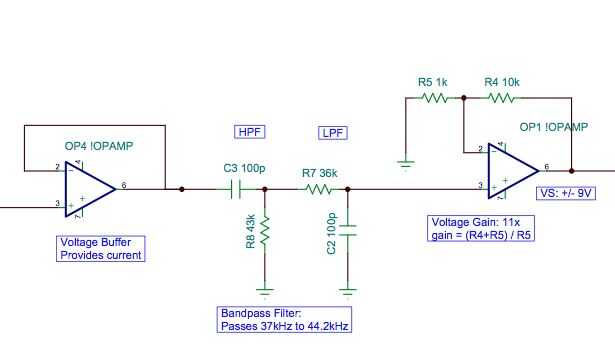

Se necesitan varias etapas entre el receptor ultrasónico y el multiplicador: un buffer de tensión, un filtro band-pass y una etapa de ganancia.
Buffer de tensión después del receptor
Actual de suministros. Otra corriente debe provenir el sonido sí mismo vía el receptor de ultrasonido, y esa corriente es suficiente. Simplemente conecte un extremo del inductor transductor a la entrada de no inversión del op-amp. Establecer un lazo de regeneración con ninguna resistencia de la salida a la entrada inversora del amplificador operacional.
Filtro paso de banda
El filtro pasabanda hace dos cosas: atenúa el ruido fuera de la banda de frecuencia esperada, y su porción paso alto evita que las frecuencias negativas que ocurren. Consulte la sección siguiente si usted está interesado en más detalles.
Etapa de ganancia
La etapa de ganancia debe ser diseñada última de estos tres pasos. Simplemente mida el voltaje de la señal sin la etapa de ganancia y fijar el aumento por consiguiente para proporcionar una señal con la fuerza de unos pocos voltios. Establece la ganancia para la configuración de arriba (R1 + R2) / R2. Compruebe el máximo voltaje de entrada su multiplicador puede manejar y asegúrese de que no se superó cuando el receptor está en su mínima distancia de la fuente ultrasónica.
