Detector del coche garaje sin un microcontrolador (1 / 5 paso)

Paso 1: ¿Cómo funciona?

La teoría de la aplicación es muy simple. Evite usar un Arduino o cualquier otro tipo de microcontrolador. En su lugar utilice un temporizador 555 en modo astable (oscilante) que genera un 37.9 kHz. Utilizamos la conmutación salida del Temporizador 555 para conducir un Led infrarrojo (IR). Cuando hacemos esto el LED se encenderá y fuera a una velocidad de tiempo de 37,9 K por segundo.

¿Por qué? Por lo que podemos detectar con un detector IR especial que sólo sentido luz infrarroja es modulada (conectado) a una frecuencia de 37.9 KHz. Al detectar la luz en esa frecuencia IR el sensor va a conducir su línea de salida alta.

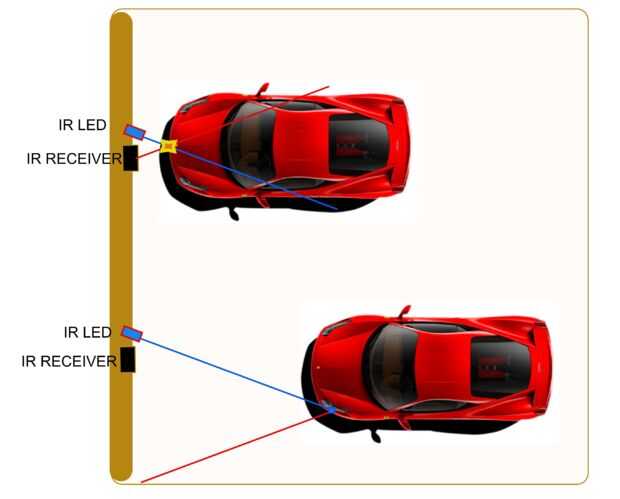

Luz IR refleja en objetos, hacer sólo de la luz visible. Así que en nuestra aplicación como el coche acerca al sensor, la luz IR emitida por el 555 despedirá apagado el coche y en el sensor. Al igual que en una mesa de billar, el ángulo de la luz golpea el objeto de hacer la luz reflejará al mismo pero opuesta al lado de. Con esto en mente que tenemos que posicionar el IR led y el receptor IR en un ángulo tal que el coche es detectado solamente cuando el coche está cerca de la pared, bajo otras circunstancias, la luz IR se rebotan en el coche y nunca alcanzar el sensor como se muestra a continuación
