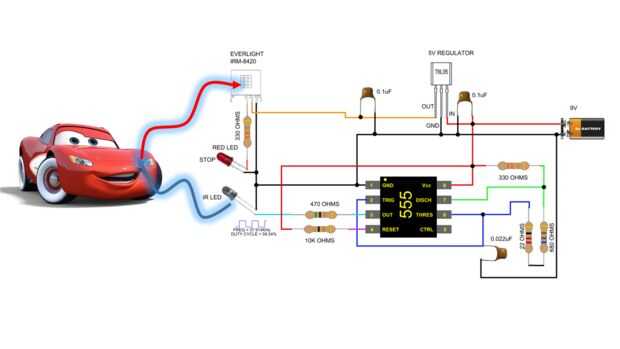

Paso 2: El esquema
El temporizador 555:
La parte principal aquí es el temporizador 555 en configuración astable. Las 3 resistencias a la derecha el temporizador 555 (330, 22 y 680) de controlan la carga y descarga de la 0.022uF condensador que en vueltas generar la onda cuadrada a la salida del 555.
El resistor de 470 ohm siguiente va a IR LED limita la corriente del Temporizador 555 para no destruirlo cuando conduce el IR led
El resistor de 10K asegura que el 555 no es de reset.
El receptor IR
El receptor de infrarrojos utilizado fue una erverlight IRM-8420 pero trabajaría cualquier IR recibido para aplicaciones de control remoto. Puesto que la IRM-8420 es sólo un dispositivo 5V un 78L 05 regulador fue utilizado para asegurar que la energía correctamente.
Las unidades de receptor IR un LED rojo cuando detecta una señal de infrarrojos modulado a la frecuencia de kHz 37,9 rechazando todos los demás luz IR. Que asegura que la luz del sol no activará el sensor.
El poder:
El poder proviene de una batería cuadrada de 9V conectada al regulador de 5V con algunos capacitores de bypass. Son todas las que tuve mano pero si puede agregar que algunos más cerca el temporizador 555 y el receptor de infrarrojos que sería aún mejor.
