Detector IR de 9V (8 / 12 paso)

Paso 8: Sujetando el clip de la batería de 9V

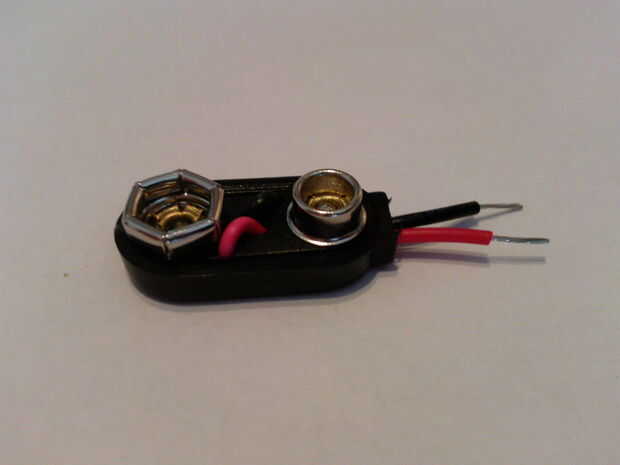

Tomar su clip de batería de 9V tapa dura y cortar los cables es a aproximadamente 1/2 pulgada (1, 4mm) lenth como en el cuadro 2.
Clip de la batería a su detector de soldadura y asegúrese de que tener la polaridad correcta!

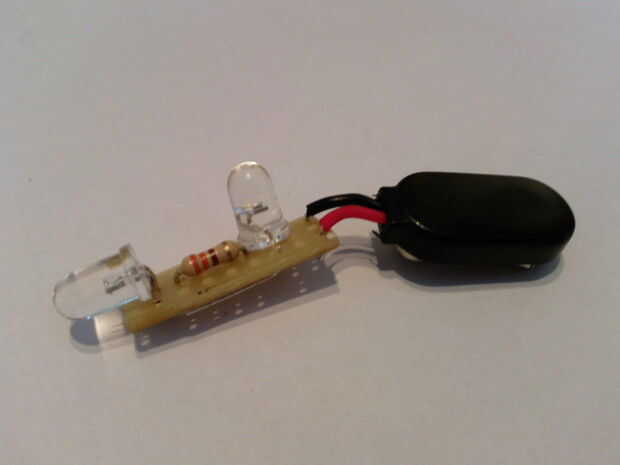

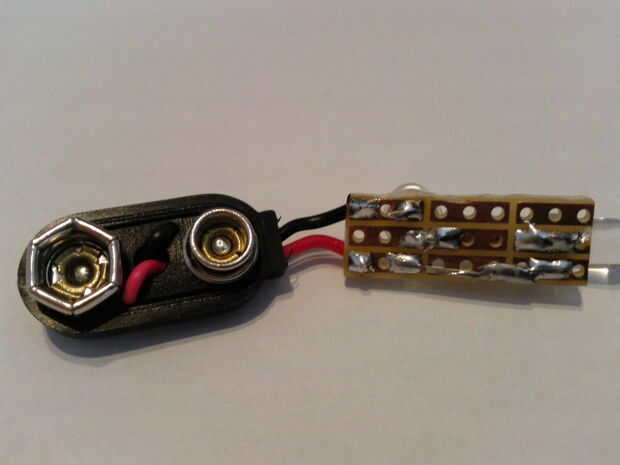

Después de soldar el gagdet debería verse como fotos 3 y 4.

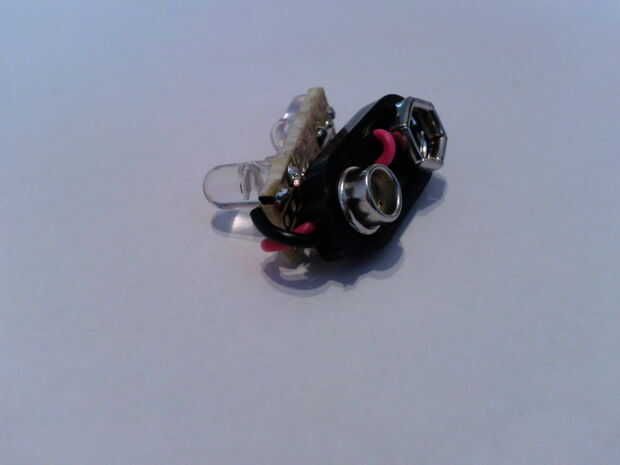

Para prepararse para el siguiente paso, gire el clip de la batería de 9V por lo que puede estar doblado en el circuito como en imagen nr.1.

Ahora es un buen momento para comprobar si el dispositivo funciona. Cuidadosamente sujétela con una batería de 9V.
Si probar durante el día, el LED estará parcialmente en dependiendo de cómo brillante es donde estás.
Para asegurarse de ello obras señalan el fototransistor a la sol/roomlight y ponen el dedo sobre él.
El LED debe conseguir dimmer cuando el dedo está en el camino. Si nada funciona, revisa el último paso para posibles soluciones.
