Paso 9: Los cables de programación
![]()
![]()
![]()
![]()
![]()
![]()

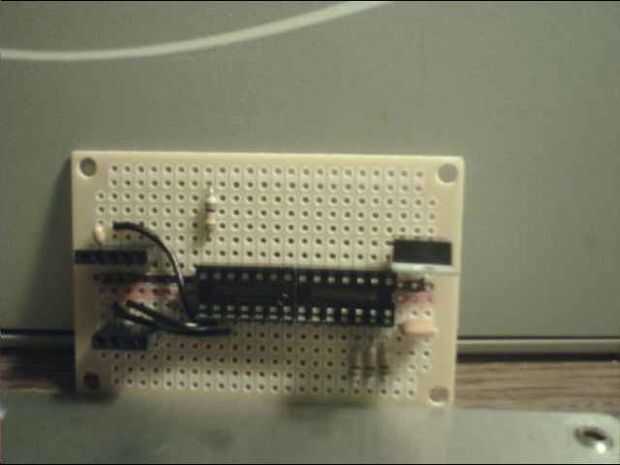

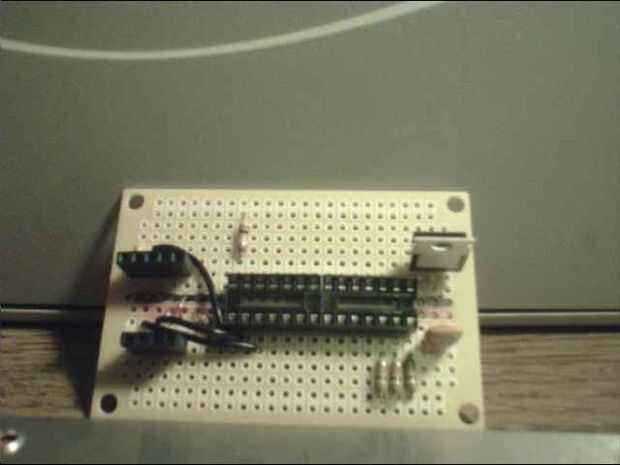

Ahora tenemos todos los componentes en la placa de pan que un arduino solo. Ahora la diversión comienza de la parte. Debemos soldar el cable de puente a todos los componentes a los pines de alimentación y arduino... diversión y divertidos no jajaja. En mi opinión se trata de la perforación es parte, pero tiene que hacer. Este paso se iniciará con las cabeceras. Necesitamos 5 puentes. energía, suelo, RX, TX y pines de reset. Voy a tener una imagen para cada alambre de soldar en.

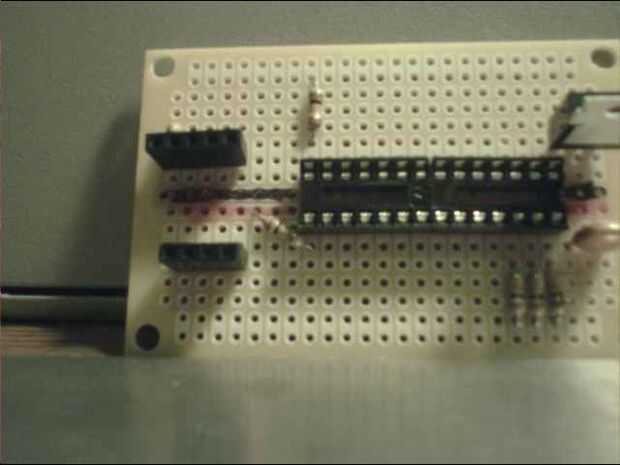

El cable solamente en la cabecera de 5 pines que necesita un puente es el que está con el condensador. Ejecutar una forma de puente al final del condensador al pin de reset en el arduino.

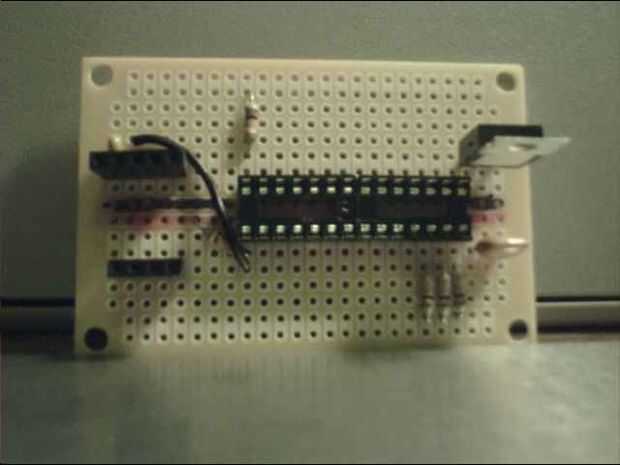

El primer pin de la cabecera de 4 pin va al tercer pin en arduino (TX).

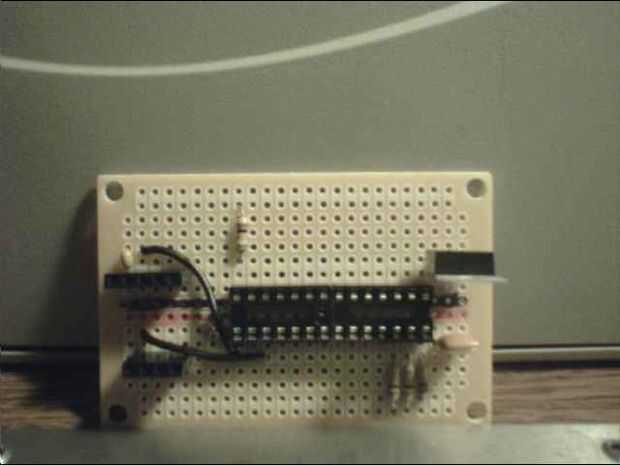

El segundo pin de la cabecera de 4 pin va al segundo pasador en el arduino (RX).
El tercer pin de la cabecera de 4 pins va a poder.
El último pin en el jefe de 4 pernos va a tierra.
