Detector láser de Arduino con teclado (15 / 25 paso)

Paso 15: recinto

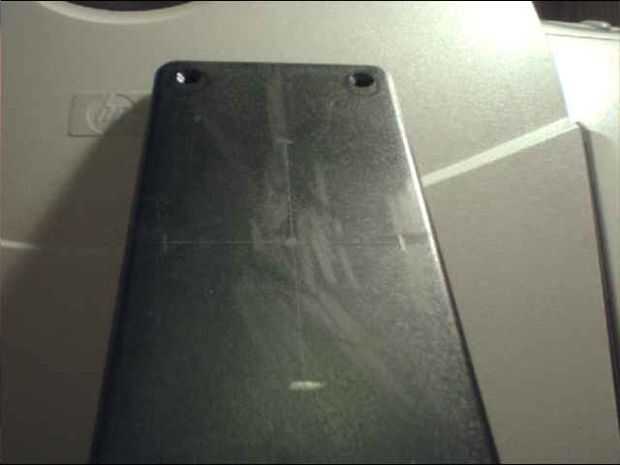

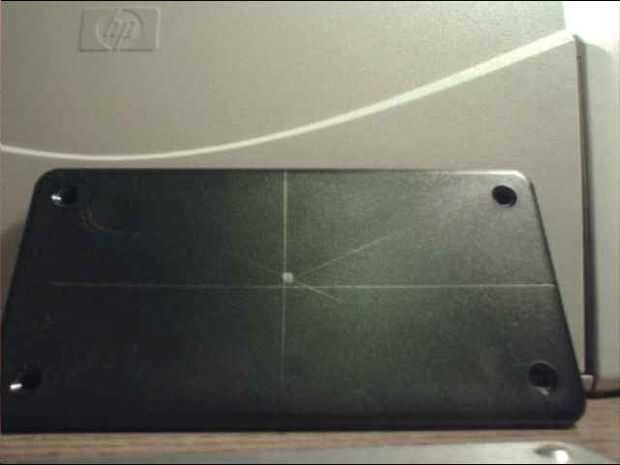

Ahora hemos terminado con la Junta hasta que tengamos listo el recinto. El gabinete va a tener el zumbador en la parte superior, el teclado en el medio, el led de la parte inferior izquierda y la foto de la célula en la parte inferior derecha. Lo primero que tenemos que hacer es encontrar a mitad de la caja. Simplemente dibujar en forma de líneas de esquina a esquina. Una vez que encuentre el centro, poner la tapa de la manera larga. Entonces 3.Box izquierdo y derecho 2,5 cm en ambos lados para darle total 5cm. Entonces 3.Box hasta 3cm superior e inferior para darle total 6cm. Después de tener toses, empiece a cortar hacia fuera.

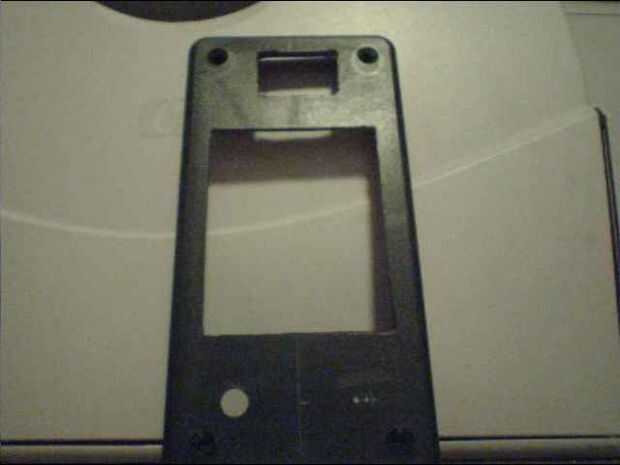

Primero puse 4 agujeros (con taladro) en las esquinas. Esto hace muy fácil de cortar.

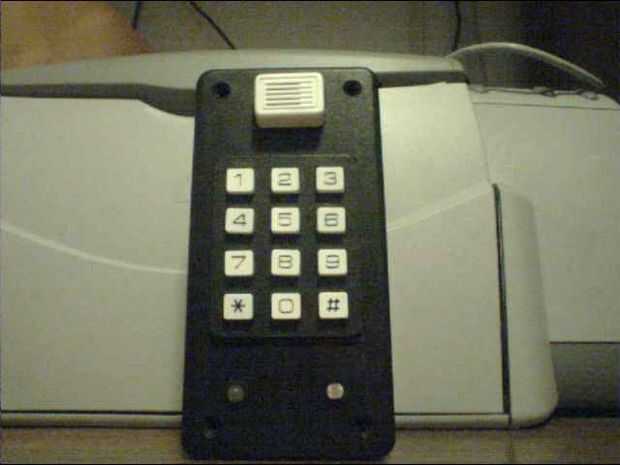

después de recibir teclado th cortar messur por 1,5 cm. Entonces messuer más de 1,5 cm en ambos lados. En el lado izquierdo, del taladro en el agujero de 1/4 para el soporte del led. En el lado derecho, use la broca más pequeña, haga dos orificios de 0,5 cm de separación. Ahora tiempo para el zumbador. Ir a 1 cm en forma de teclado y marca un poco. Luego que subir 1.5 cm y poner otra pequeña marca. Entonces 3.Box 1,2 cm a la izquierda y a la derecha para un total de 2,4 cm de 1,2 cm. El corte lo hacia fuera otra vez. Tengo una imagen en la parte inferior de lo que debe parecer cuando listo. Asegúrese de que su constantemente tratando de poner en el zumbador y el teclado cada cierto tiempo para no haga el seguro un poco a grandes.
